Воздушный радиатор трубопроводы — HITACHI ZX1800K-3

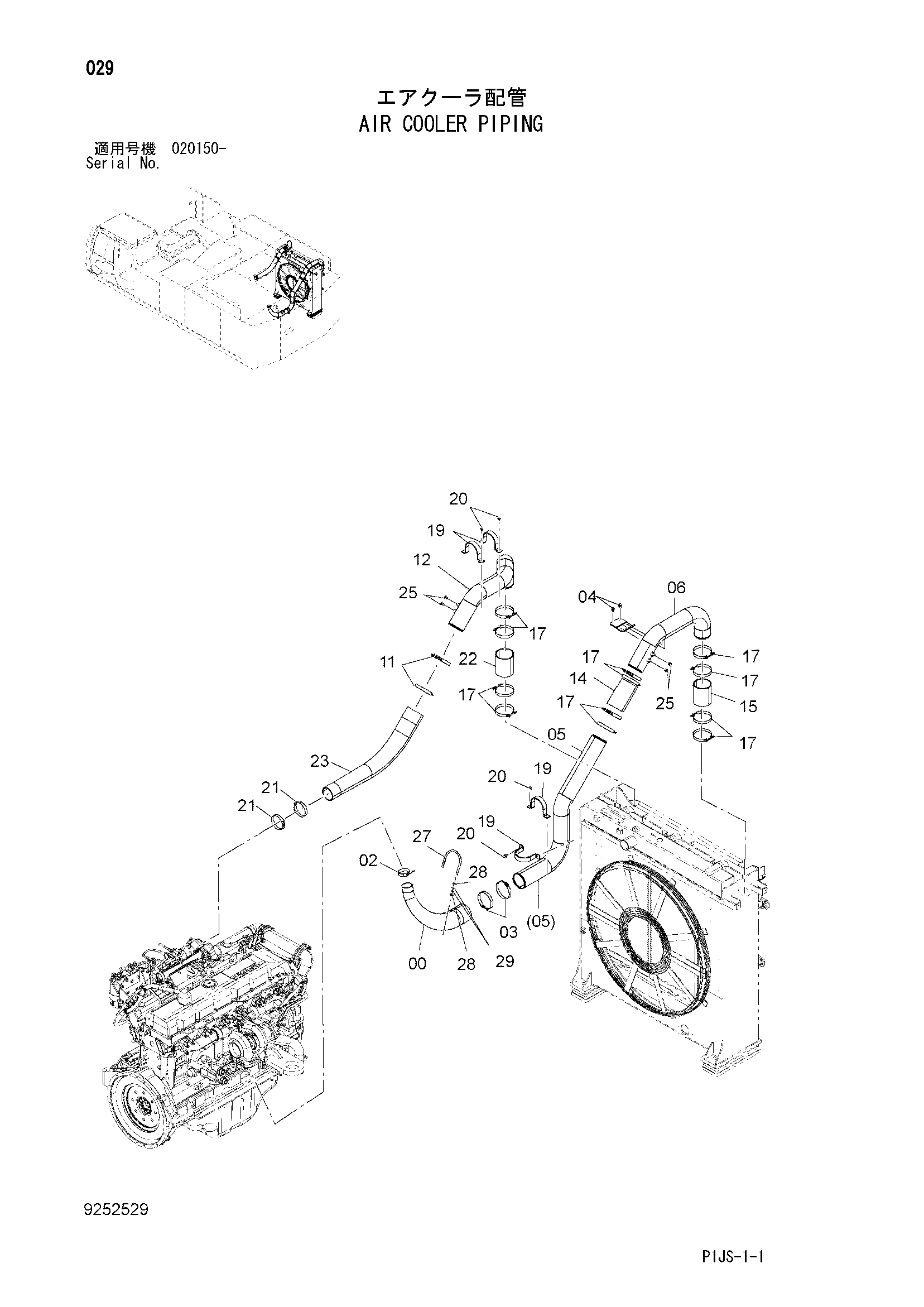

Заводская схема «Воздушный радиатор трубопроводы» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644279 | Воздушный шланг | 1 |
| 02 | 4263764 | Хомут шланга | 1 |
| 03 | 4282489 | Хомут шланга | 2 |
| 04 | J271225 | Болт с шайбой | 2 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 8101469 | Трубка воздушный | 1 |
| 06 | 8101470 | Трубка воздушный | 1 |
| 11 | 4285234 | Хомут шланга | 2 |
| 12 | 8101471 | Трубка воздушный | 1 |
| 14 | 4644281 | Воздушный шланг | 1 |
| 15 | 4644280 | Воздушный шланг | 1 |
| 17 | 4282489 | Хомут шланга | 12 |
| 19 | 4207010 | Хомут трубки | 4 |
| 20 | J271025 | Болт с шайбой | 8 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4282490 | Хомут шланга | 2 |
| 22 | 4643986 | Воздушный шланг | 1 |
| 23 | 3106519 | Воздушный шланг | 1 |
| 25 | 446536 | Пробка | 4 |
| 27 | 4652887 | U-образный болт | 1 |
| 28 | M520012 | Гайка | 4 |
| 29 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
