Пилотные гидролинии (3-1) — HITACHI ZX1800K-3

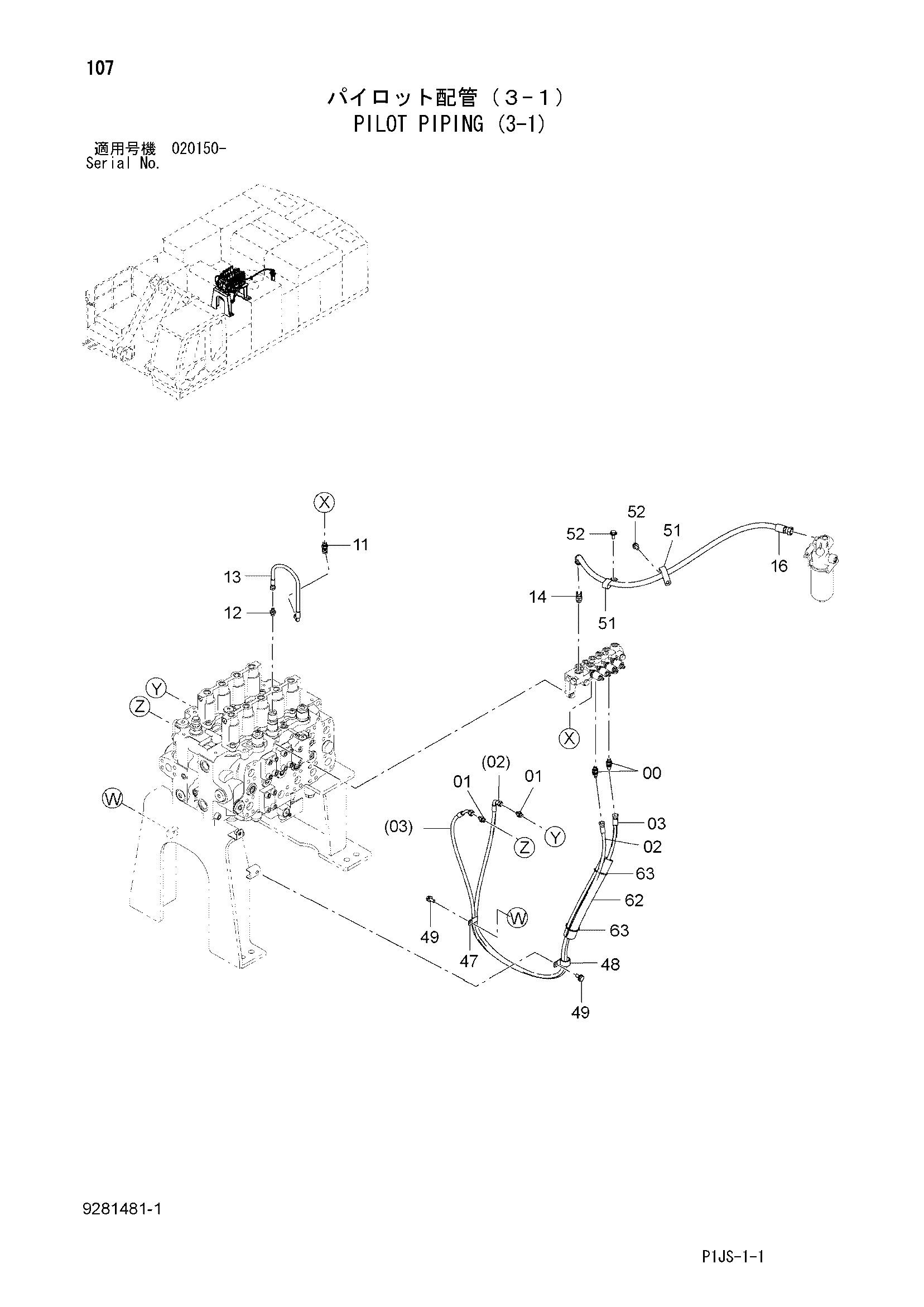

Заводская схема «Пилотные гидролинии (3-1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852122 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4634388 | Шланг | 1 |
| 03 | 4674784 | Шланг | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4620080 | Шланг | 1 |
| 14 | A852234 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4652690 | Шланг | 1 |
| 47 | 4208479 | Зажим | 1 |
| 48 | 4192035 | Зажим | 1 |
| 49 | J271025 | Болт с шайбой | 3 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4190266 | Зажим | 2 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 62 | 4326809 | Резиновая втулка | 1 |
| 63 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
