Поворот трубопроводы (верхний рукоять 4.65m) — HITACHI ZX1800K-3

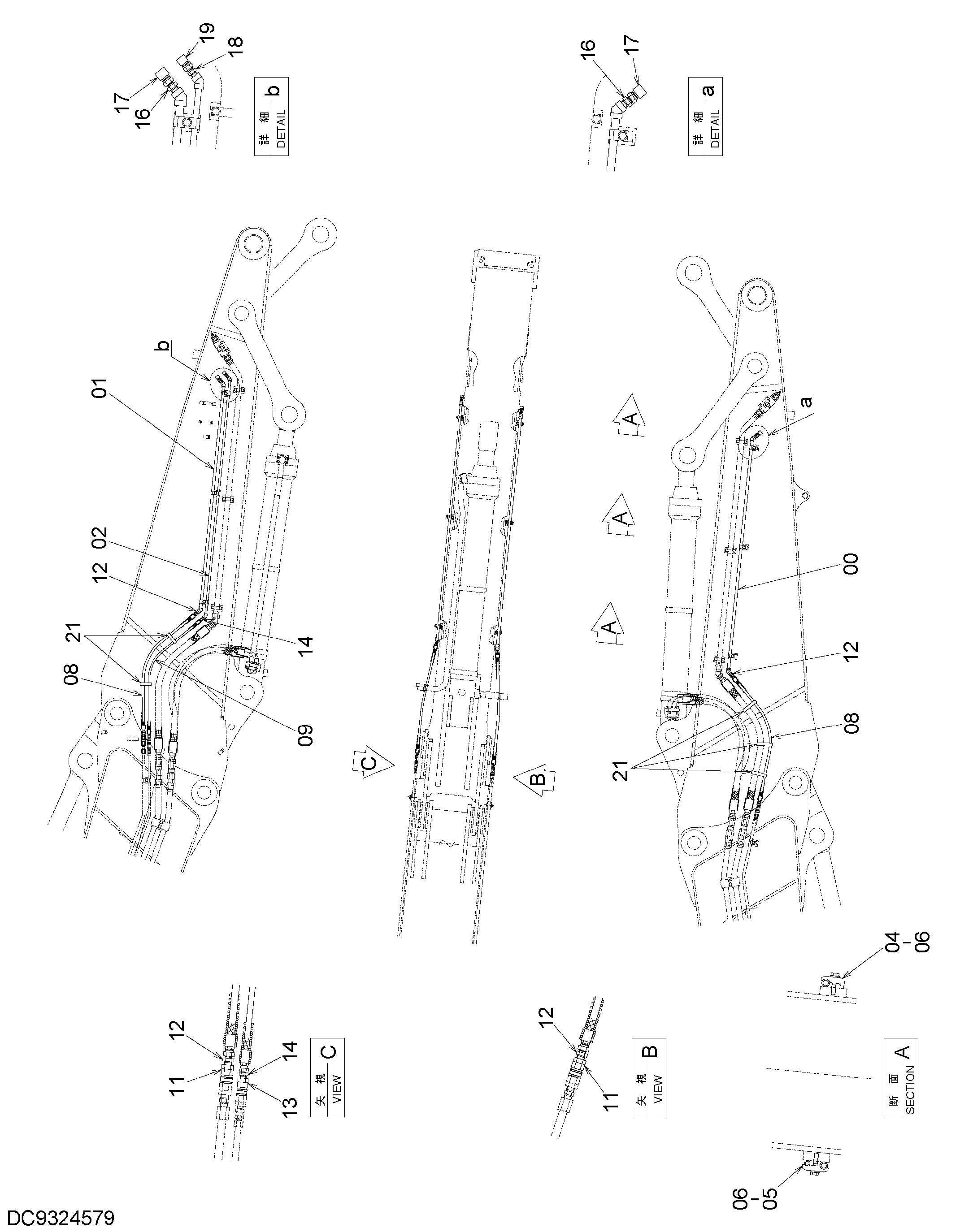

Заводская схема «Поворот трубопроводы (верхний рукоять 4.65m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9773671 | Трубка | 1 |
| 01 | 9773672 | Трубка | 1 |
| 02 | 9773673 | Трубка | 1 |
| 04 | 4190125 | Хомут трубки | 3 |
| 05 | 4202559 | Хомут трубки | 3 |
| 06 | J271255 | Болт с шайбой | 6 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4642971 | Шланг | 2 |
| 09 | 4642972 | Шланг | 1 |
| 11 | 4166235 | Самоуплотняющееся соединение | 2 |
| 12 | 4221287 | Адаптер | 4 |
| 13 | 4166236 | Самоуплотняющееся соединение | 1 |
| 14 | 4154652 | Адаптер | 2 |
| 16 | 94-1303 | Адаптер | 2 |
| 17 | 9719234 | Унион | 2 |
| 18 | 94-1302 | Адаптер | 1 |
| 19 | 4180195 | Соединительный штуцер | 1 |
| 21 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
