Гусеница гидроцилиндр трубопроводы (3/3) — HITACHI ZX1800K-3

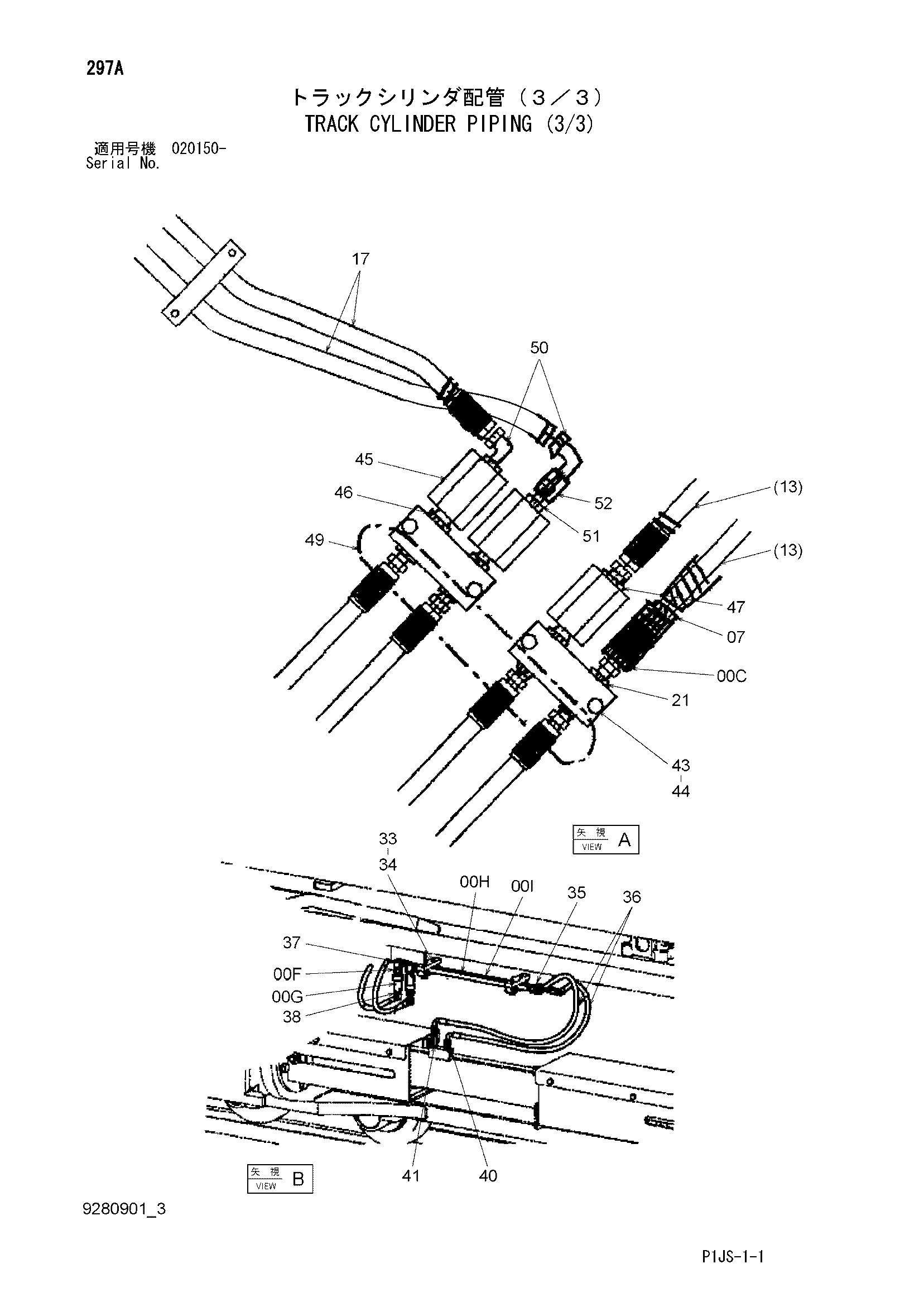

Заводская схема «Гусеница гидроцилиндр трубопроводы (3/3)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4679388 | Гусеница гидроцилиндр трубопроводы (3/3) | ||
| 00 | 9279998 | Гидроцилиндр трубопроводы детали | 1 |
| 00C | 4605959 | Клапан словретур | 4 |
| 00F | 4022908 | Самоуплотняющееся соединение | 4 |
| 00G | 4022907 | Самоуплотняющееся соединение | 4 |
| 00H | 9768074 | Трубка | 2 |
| 00I | 9768073 | Трубка | 2 |
| 07 | A852133 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4452222 | Шланг | 4 |
| 21 | 4483048 | Адаптер | 4 |
| 21A | 4509180 | Уплотнительное кольцо | 2 |
| 33 | 4190124 | Хомут трубки | 12 |
| 34 | J271245 | Болт с шайбой | 12 |
| 34A | J901245 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | A852233 | Угловой штуцер | 4 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4648056 | Шланг | 4 |
| 37 | 4174586 | Угловой штуцер | 4 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4154657 | Угловой штуцер | 4 |
| 40 | A852133 | Адаптер | 2 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4325979 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 3099918 | Блок | 6 |
| 44 | J271065 | Болт с шайбой | 12 |
| 44A | J901065 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4146466 | Клапан словретер | 8 |
| 46 | 4371030 | Адаптер | 8 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4215651 | Адаптер | 4 |
| 49 | A852333 | Угловой штуцер | 12 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4207744 | Угловой штуцер | 4 |
| 51 | 94-1703 | Адаптер | 2 |
| 52 | 94-0677 | Разъём S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
