Каталог запчастей HITACHI
Палец оператионал трубопроводы (основной) — HITACHI ZX1800K-3

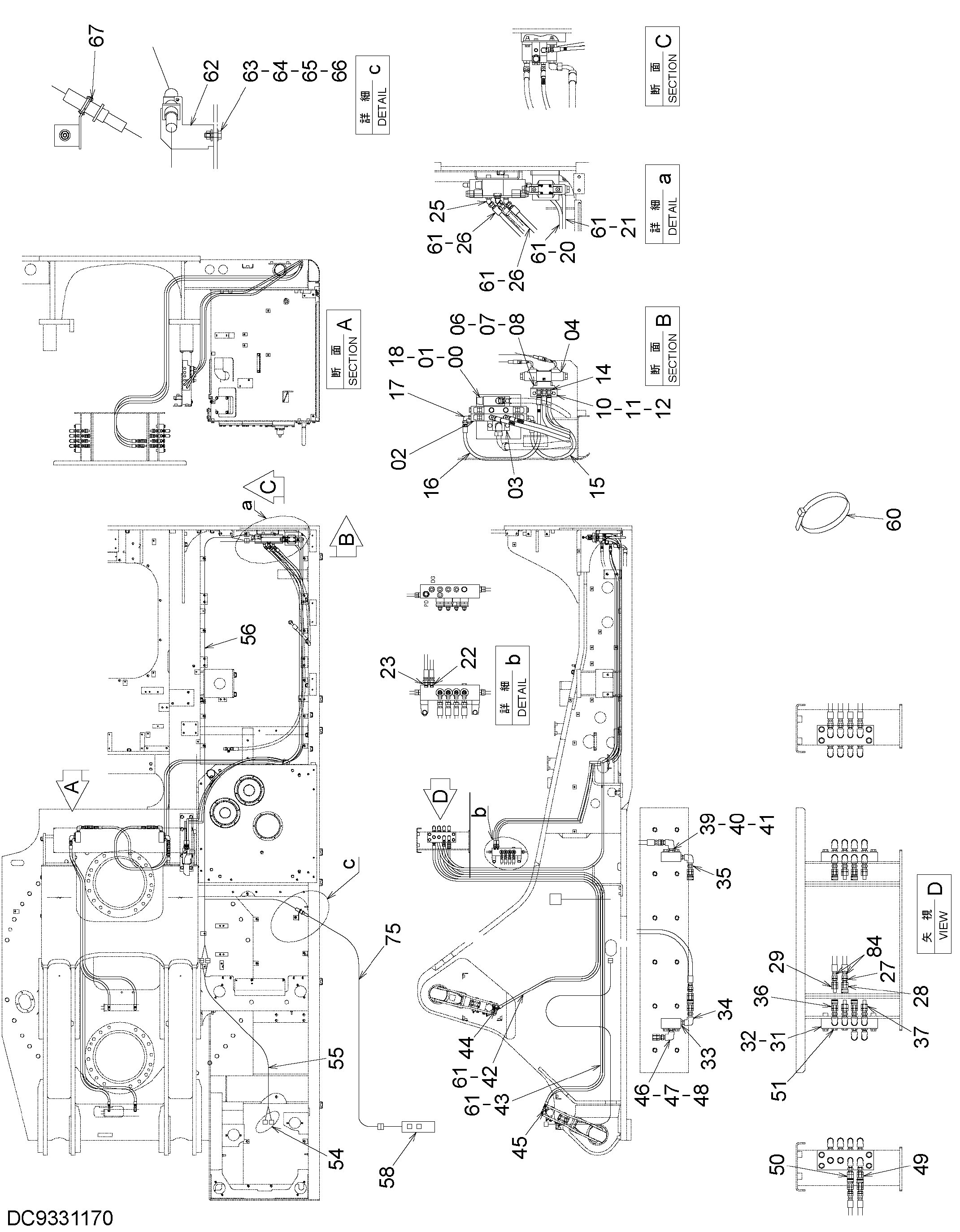

Заводская схема «Палец оператионал трубопроводы (основной)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4296753 | Гидрораспределитель | 1 |
| 01 | 4295463 | Предохранительный клапан | 2 |
| 02 | 4300496 | Гидрораспределитель | 1 |
| 03 | 4381291 | Крышка | 1 |
| 04 | 4350150 | Электромагнитный клапан | 1 |
| 06 | J780625 | Болт с внутренним шестигранником | 2 |
| 07 | M500605 | Гайка | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 10 | 4291461 | Кронштейн | 1 |
| 11 | J901220 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 14 | 4215650 | Адаптер | 4 |
| 15 | 4634369 | Шланг | 1 |
| 16 | 4644363 | Шланг | 1 |
| 17 | A852323 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J271040 | Болт с шайбой | 3 |
| 18A | J901040 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4698922 | Шланг | 1 |
| 21 | 4698923 | Шланг | 1 |
| 25 | A852243 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4710706 | Шланг | 2 |
| 27 | 4154652 | Адаптер | 2 |
| 28 | 4166236 | Самоуплотняющееся соединение | 1 |
| 29 | 4166109 | Самоуплотняющееся соединение | 1 |
| 31 | 2055004 | Блок | 2 |
| 32 | J271280 | Болт с шайбой | 8 |
| 32A | J901280 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4229648 | Адаптер | 8 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 94-0616 | Угловой штуцер | 8 |
| 35 | 94-1702 | Адаптер | 8 |
| 36 | 4166236 | Самоуплотняющееся соединение | 4 |
| 37 | 4166109 | Самоуплотняющееся соединение | 4 |
| 39 | 4229648 | Адаптер | 4 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 94-0616 | Угловой штуцер | 4 |
| 41 | 4154652 | Адаптер | 4 |
| 42 | 4305249 | Шланг | 2 |
| 43 | 4305250 | Шланг | 2 |
| 44 | A852223 | Угловой штуцер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852323 | Угловой штуцер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4229648 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 94-0616 | Угловой штуцер | 2 |
| 48 | 94-1702 | Адаптер | 2 |
| 49 | 4166236 | Самоуплотняющееся соединение | 1 |
| 50 | 4166109 | Самоуплотняющееся соединение | 1 |
| 51 | A885003 | Пробка | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4436534 | Реле | 2 |
| 55 | 3111956 | Жгут проводов | 1 |
| 56 | 3111955 | Жгут проводов | 1 |
| 57 | 4679509 | Жгут проводов | 1 |
| 58 | 4682665 | Выключатель подвесной | 1 |
| 60 | 4055312 | Ленточный зажим | 15 |
| 61 | 4327293 | Защитный кожух | 10 |
| 62 | 4726619 | Кронштейн | 1 |
| 63 | J900825 | Болт | 1 |
| 64 | A590908 | Пружинная шайба | 1 |
| 65 | A590110 | Плоская шайба | 2 |
| 66 | M500807 | Гайка | 1 |
| 67 | J450310 | Винт с шайбой | 3 |
| 75 | YA00004061 | Жгут проводов | 1 |
| 84 | 4455491 | Тхроттле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
