Гусеничная цепь 700mmG — HITACHI ZX1800K-3

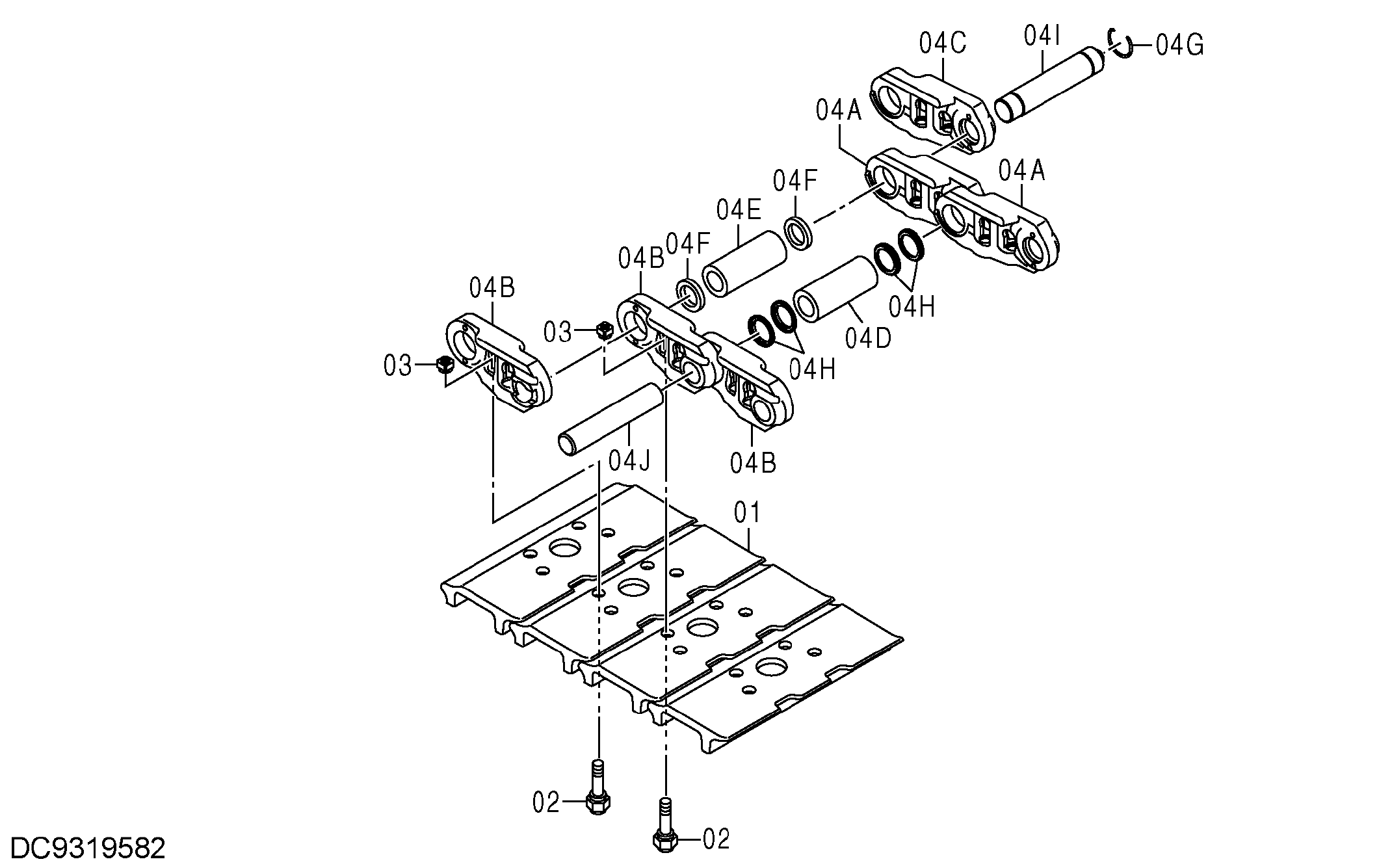

Заводская схема «Гусеничная цепь 700mmG» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9319582 | Гусеничная цепь | 2 | |
| 01 | 4669037 | Башмак | 61 |
| 02 | 4720471 | Болт башмак | 224 |
| 03 | 4669039 | Гайка | 224 |
| 04 | 4720387 | Гусеничная цепь | 1 |
| 04A | 4672678 | Гусеничная цепь | 59 |
| 04B | 4697881 | Гусеничная цепь | 61 |
| 04C | 4672674 | Гусеничная цепь M | 2 |
| 04D | 4672675 | Втулка гусеница | 59 |
| 04E | 4672676 | Соединительная втулка | 2 |
| 04F | 4672677 | Втулка | 4 |
| 04G | 4682511 | Кольцо | 2 |
| 04H | 4697882 | Уплотнение | 236 |
| 04I | 4717873 | Соединительный палец | 2 |
| 04J | 4697883 | Палец тяга | 59 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
