Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX1800K-3

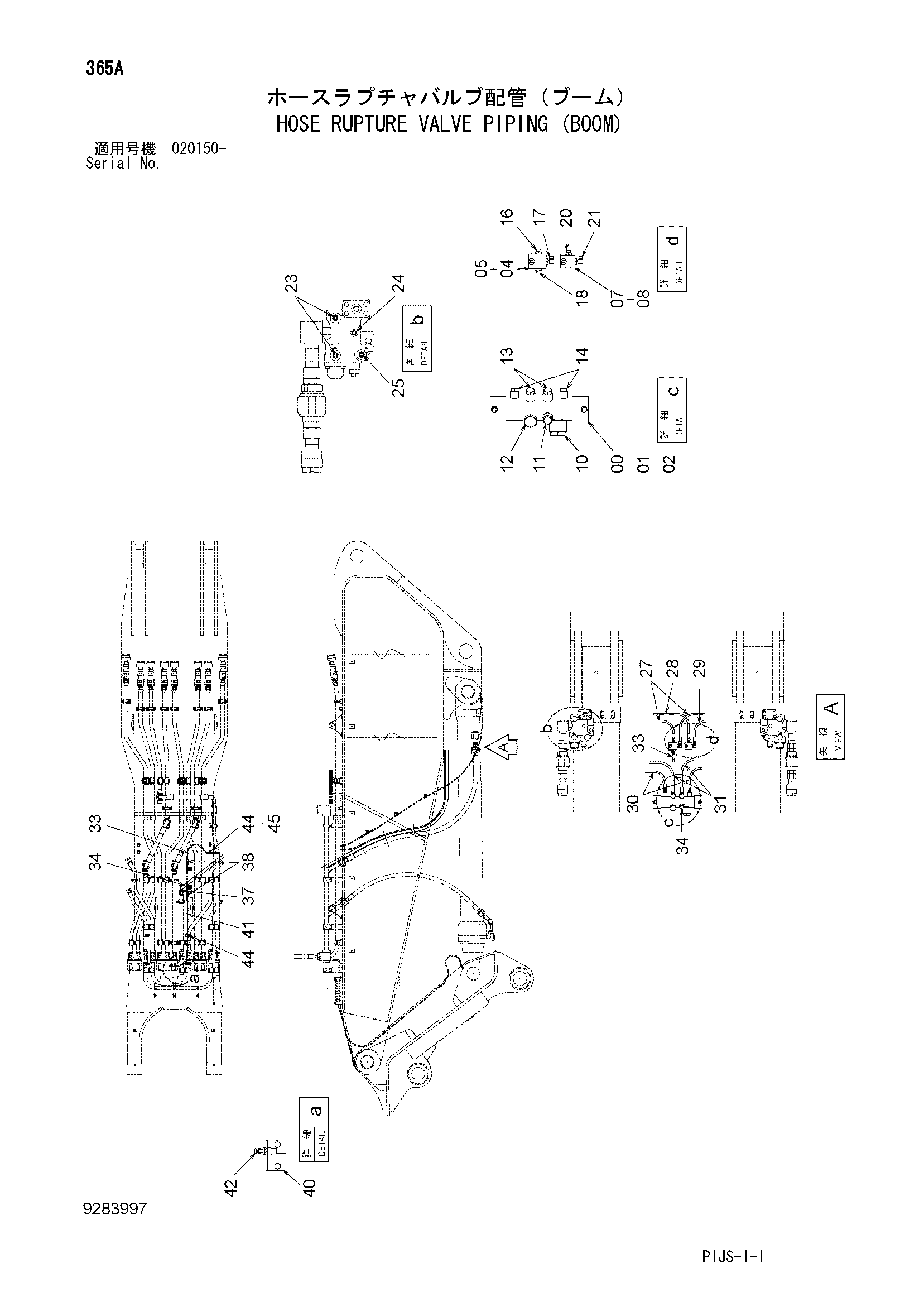

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042550 | Коллектор | 1 |
| 01 | J901025 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 04 | 4251601 | Блок | 1 |
| 05 | J271265 | Болт с шайбой | 1 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4335378 | Блок | 1 |
| 08 | J271260 | Болт с шайбой | 1 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4154693 | Пробка | 1 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 4174541 | Пробка | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4147627 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A852144 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852233 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852233 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852122 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 4 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852344 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4604947 | Шланг | 2 |
| 28 | 4605517 | Шланг | 1 |
| 29 | 4407922 | Шланг | 1 |
| 30 | 4604949 | Шланг | 2 |
| 31 | 4604948 | Шланг | 2 |
| 33 | 4608225 | Шланг | 1 |
| 34 | 4648904 | Шланг | 1 |
| 37 | 4250039 | Угловой штуцер | 1 |
| 37A | 970860 | Уплотнительное кольцо | 1 |
| 38 | A852143 | Адаптер | 2 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4648209 | Кронштейн | 1 |
| 41 | 4375899 | Шланг | 1 |
| 42 | 4223518 | Пробка унион | 1 |
| 44 | 4190253 | Зажим | 2 |
| 45 | J271225 | Болт с шайбой | 1 |
| 45A | J901225 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4155962 | Резиновая прокладка | 8 |
| 48 | 4503469 | Хомут шланга | 8 |
| 49 | 4504198 | Хомут шланга | 8 |
| 50 | 4505385 | Хомут шланга | 4 |
| 52 | 4222075 | Пробка | 2 |
| 53 | 4222076 | Пробка | 4 |
| 54 | 4225492 | Пробка | 2 |
| 55 | 4177307 | Унион | 2 |
| 56 | 4223518 | Пробка унион | 4 |
| 57 | 4223519 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
