Водяные трубопроводы (верхний рукоять 11.3m) — HITACHI ZX1800K-3

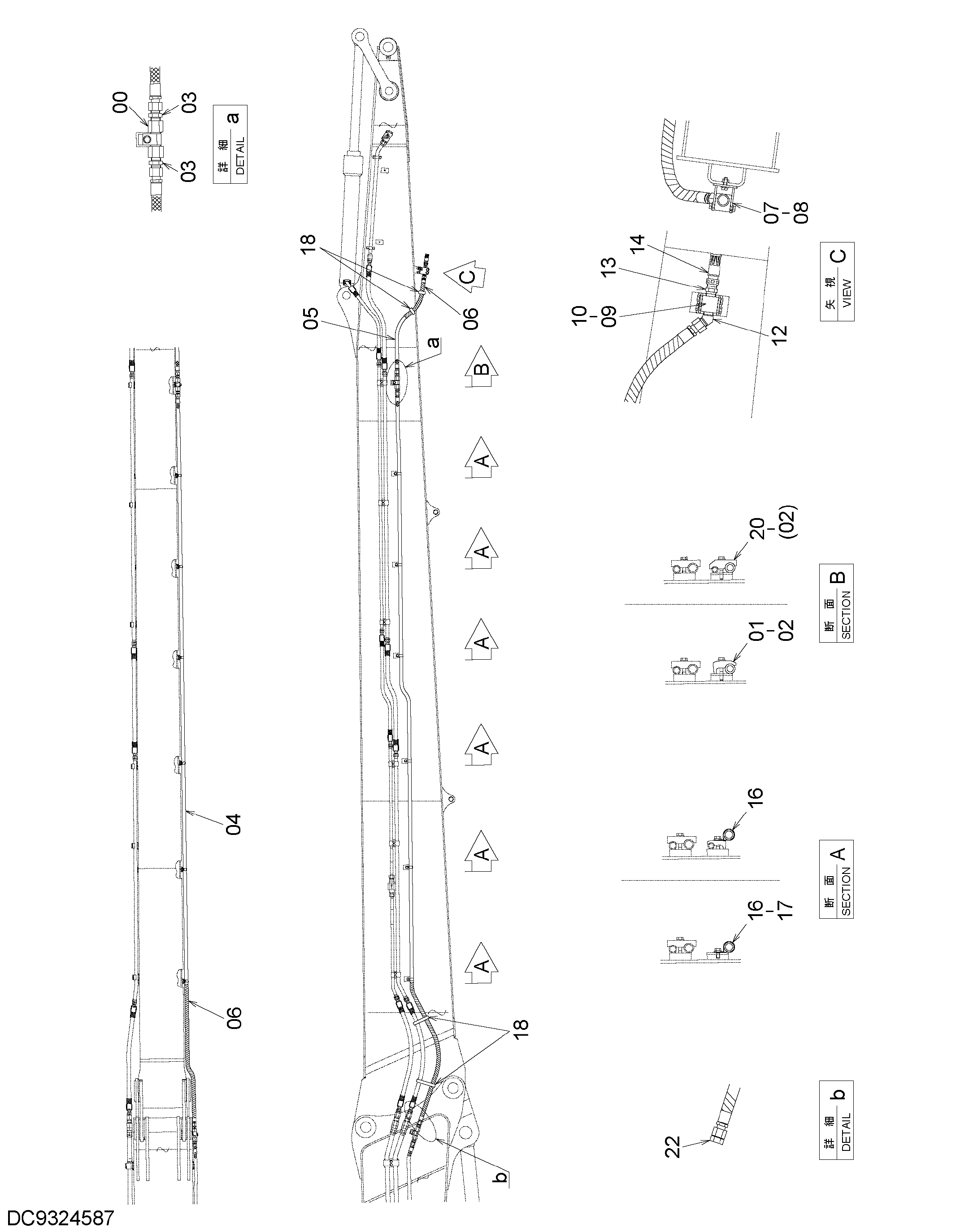

Заводская схема «Водяные трубопроводы (верхний рукоять 11.3m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 1 |
| 01 | 4190127 | Хомут трубки | 1 |
| 02 | J271270 | Болт с шайбой | 1 |
| 02A | J901270 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 94-1305 | Адаптер | 2 |
| 04 | 4204211 | Шланг | 1 |
| 05 | 4268942 | Шланг | 1 |
| 06 | 4327294 | Защитный кожух | 4 |
| 07 | 8092688 | Кронштейн | 1 |
| 08 | J271235 | Болт с шайбой | 2 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4615170 | Блок | 1 |
| 10 | J271230 | Болт с шайбой | 4 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 94-1505 | Угловой штуцер | 1 |
| 13 | 94-1705 | Адаптер | 1 |
| 14 | 4648124 | Форсунка | 1 |
| 16 | 4190264 | Зажим | 6 |
| 17 | J271225 | Болт с шайбой | 6 |
| 17A | J901225 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4121859 | Ленточный зажим | 10 |
| 20 | 4628783 | Хомут трубки | 1 |
| 22 | 4168177 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
