Электрический тип управление детали — HITACHI ZX1800K-3

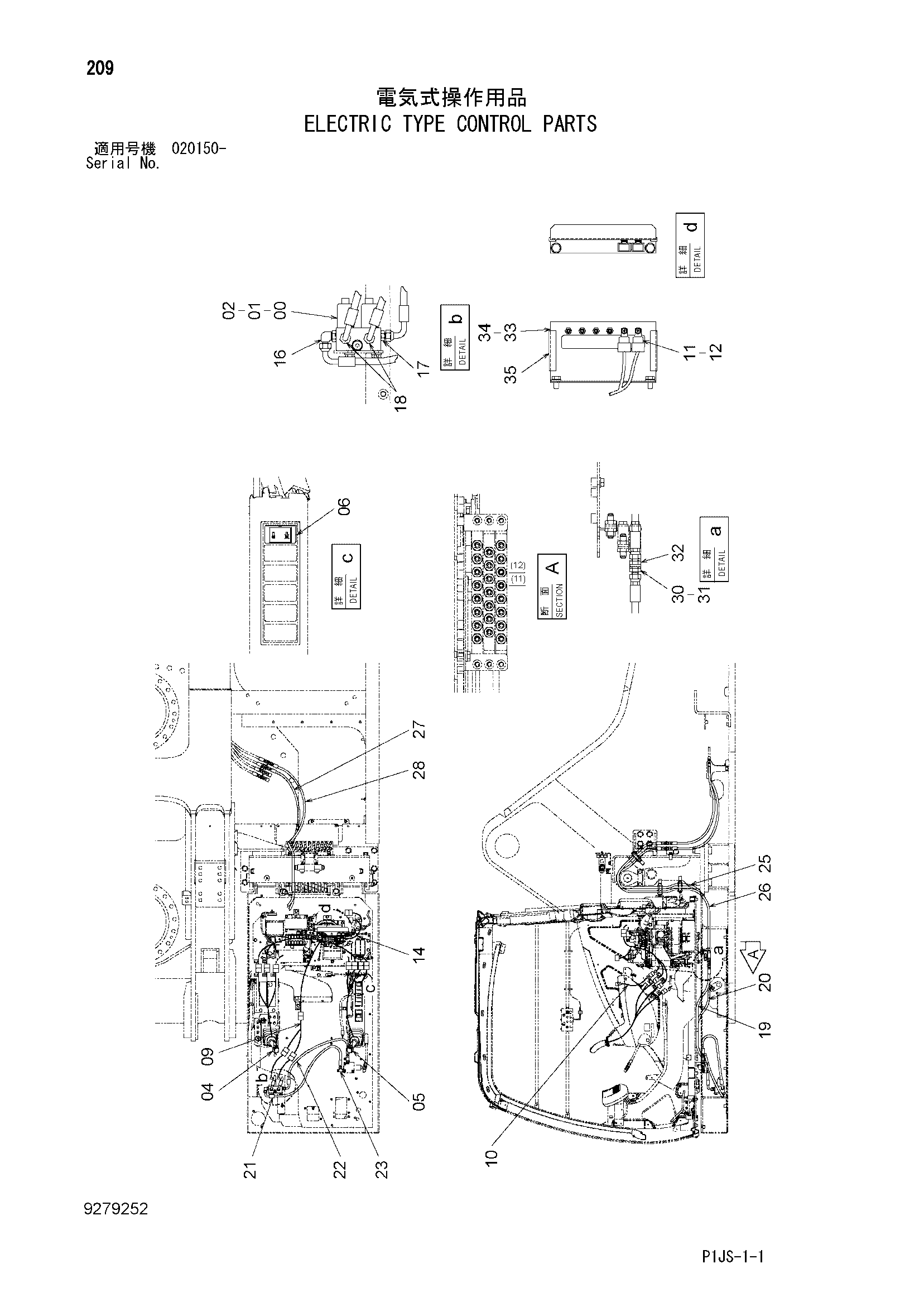

Заводская схема «Электрический тип управление детали» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4661247 | Пластина | 1 |
| 04 | 4650093 | Рукоятка | 1 |
| 05 | 4650094 | Глип | 1 |
| 06 | 4651295 | Выключатель | 1 |
| 07 | 4300351 | Ленточный зажим | 2 |
| 09 | 4668884 | Жгут проводов | 1 |
| 10 | 4651278 | Жгут проводов | 1 |
| 12 | J460616 | Винт с шайбой | 10 |
| 14 | 3107512 | Жгут проводов | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852123 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4677042 | Шланг (A2) | 1 |
| 20 | 4677041 | Шланг (A1) | 1 |
| 21 | 4677054 | Шланг (P7) | 1 |
| 22 | 4677055 | Шланг (T7) | 1 |
| 23 | A852433 | Тройник | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4668125 | Шланг (22) | 1 |
| 26 | 4668124 | Шланг (11) | 1 |
| 27 | 4683297 | Шланг (22) | 1 |
| 28 | 4683298 | Шланг (11) | 1 |
| 30 | A590914 | Пружинная шайба | 4 |
| 31 | 4202531 | Гайка | 4 |
| 32 | 4202532 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
