Каталог запчастей HITACHI
Гусеница гидроцилиндр трубопроводы (1-2) — HITACHI ZX1800K-3

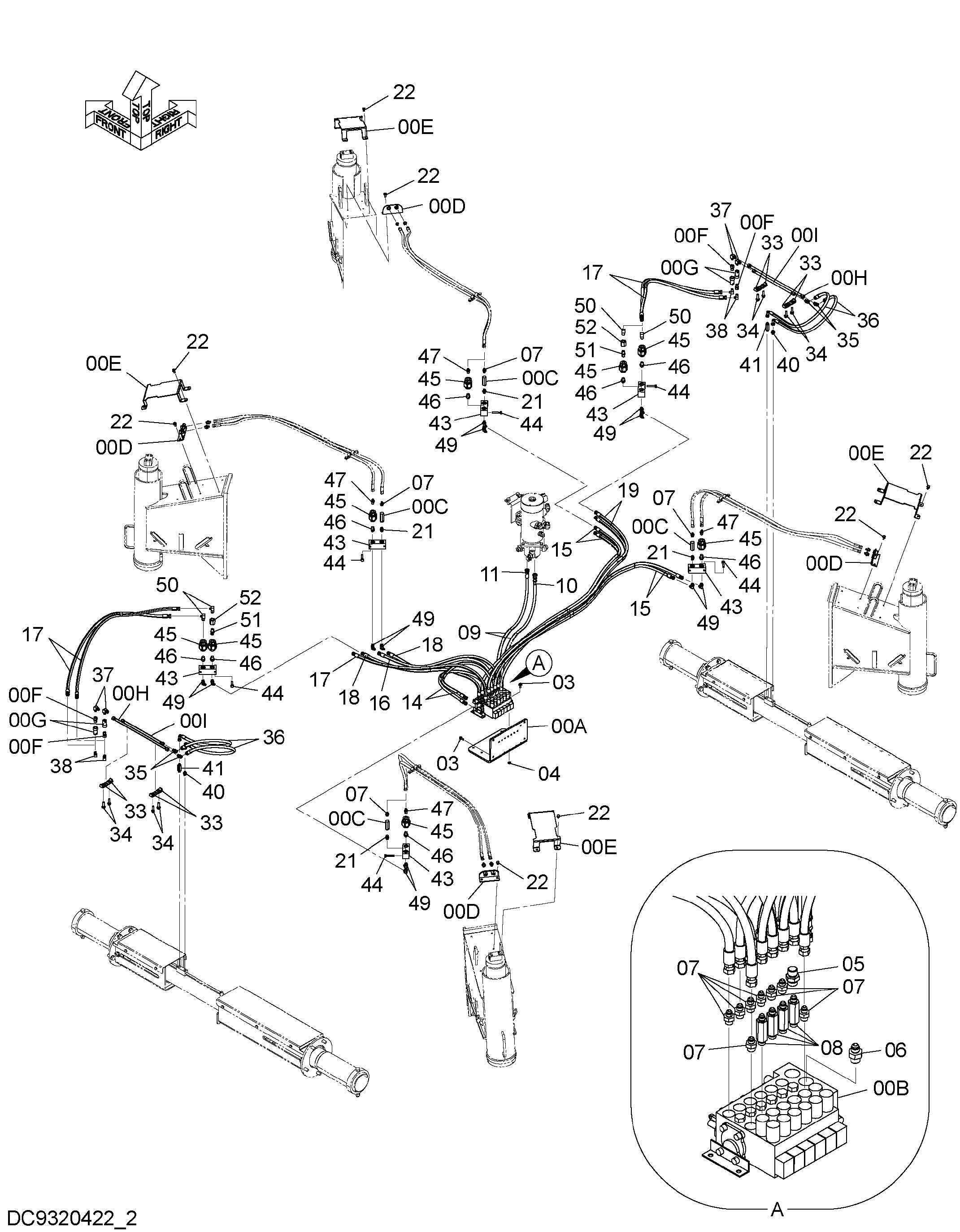

Заводская схема «Гусеница гидроцилиндр трубопроводы (1-2)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9279998 | Гидроцилиндр трубопроводы детали | 1 |
| 00A | 3098256 | Кронштейн | 1 |
| 00B | 4615294 | Гидрораспределитель | 1 |
| 00C | 4605959 | Клапан словретурн | 4 |
| 00D | 8095487 | Кронштейн | 4 |
| 00E | 3101837 | Крышка | 4 |
| 00F | 4022908 | Самоуплотняющееся соединение | 4 |
| 00FA | 4072596 | Колпачок | 1 |
| 00G | 4022907 | Самоуплотняющееся соединение | 4 |
| 00GA | 4072595 | Колпачок | 1 |
| 00H | 9768074 | Трубка | 4 |
| 00I | 9768073 | Трубка | 4 |
| 03 | J271030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J950010 | Гайка | 4 |
| 05 | 4042032 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 4 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 12 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4325979 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4044420 | Защитный кожух | 2 |
| 10 | 4646318 | Шланг | 1 |
| 11 | 4154605 | Шланг | 1 |
| 14 | 4674123 | Шланг | 2 |
| 15 | 4613756 | Шланг | 4 |
| 16 | 4679799 | Шланг | 1 |
| 17 | 4452222 | Шланг | 5 |
| 18 | 4674121 | Шланг | 2 |
| 19 | 4679798 | Шланг | 2 |
| 21 | 4483048 | Адаптер | 4 |
| 21A | 4509180 | Уплотнительное кольцо | 2 |
| 22 | J271020 | Болт с шайбой | 24 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 33 | 4190124 | Хомут трубки | 12 |
| 34 | J271245 | Болт с шайбой | 12 |
| 34A | J901245 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | A852233 | Угловой штуцер | 4 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4648056 | Шланг | 4 |
| 37 | 4174586 | Угловой штуцер | 4 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4154657 | Угловой штуцер | 4 |
| 40 | A852133 | Адаптер | 2 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4325979 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 3099918 | Блок | 6 |
| 44 | J271065 | Болт с шайбой | 12 |
| 44A | J901065 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4146466 | Клапан словретерн | 8 |
| 46 | 4371030 | Адаптер | 8 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4215651 | Адаптер | 4 |
| 49 | A852333 | Угловой штуцер | 12 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4207744 | Угловой штуцер | 4 |
| 51 | 94-1703 | Адаптер | 2 |
| 52 | 94-0677 | Разъём S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
