Пилотные гидролинии (11-2) — HITACHI ZX1800K-3

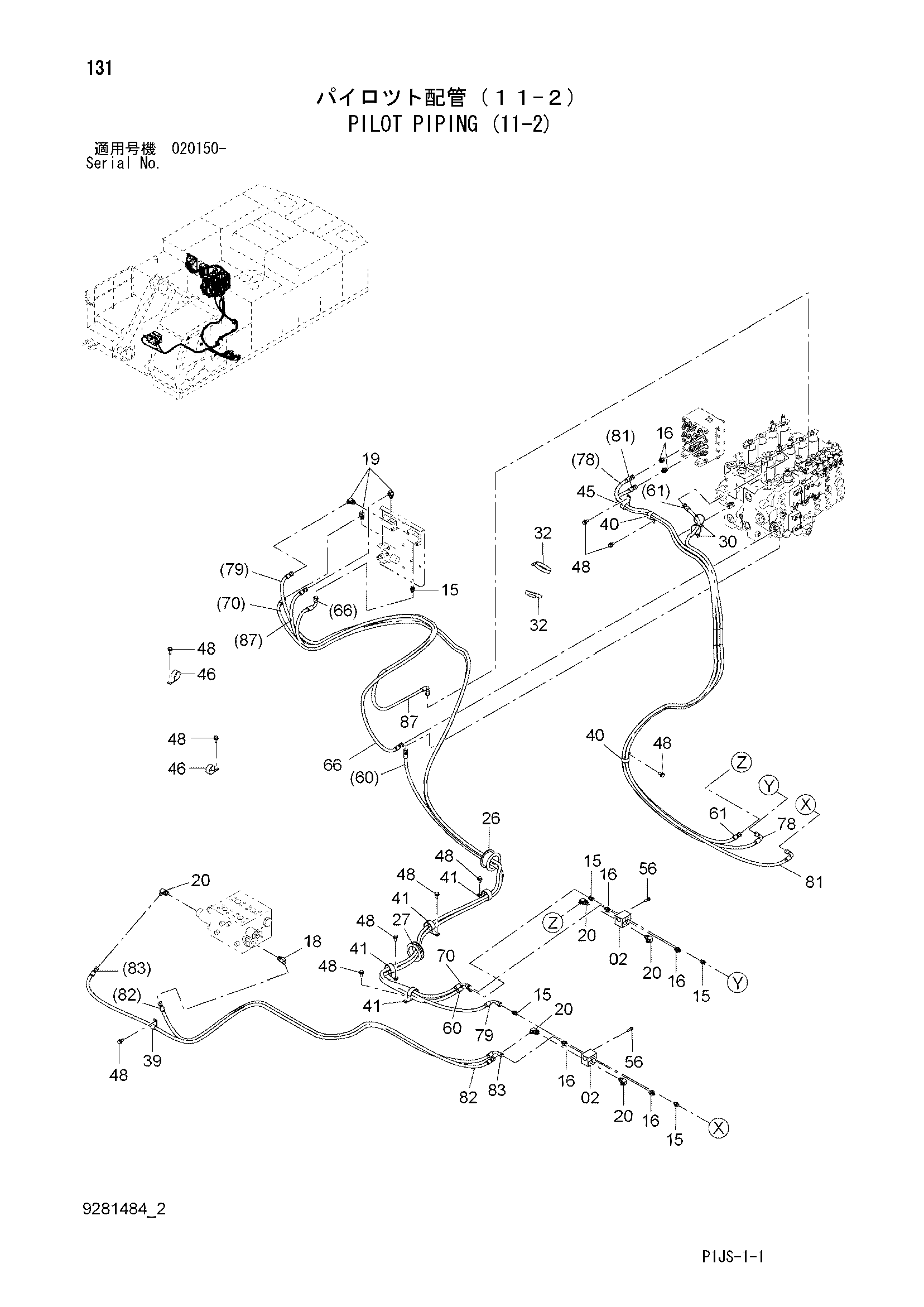

Заводская схема «Пилотные гидролинии (11-2)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4330230 | Челночный клапан | 2 |
| 15 | A852123 | Адаптер | 5 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 6 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852233 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 5 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4206477 | Резиновая втулка | 1 |
| 27 | 4226533 | Резиновая втулка | 1 |
| 30 | 4055312 | Ленточный зажим | 20 |
| 32 | 4449247 | Хомут шланга | 2 |
| 39 | 4190262 | Зажим | 1 |
| 40 | 4190264 | Зажим | 2 |
| 41 | 4190265 | Зажим | 4 |
| 45 | 4190291 | Зажим | 1 |
| 46 | 4193848 | Зажим | 2 |
| 48 | J271025 | Болт с шайбой | 10 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 56 | J260830 | Болт с шайбой | 4 |
| 56A | J900830 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 60 | 4674804 | Шланг | 1 |
| 61 | 4674805 | Шланг | 1 |
| 66 | 4674810 | Шланг | 1 |
| 70 | 4674814 | Шланг | 1 |
| 78 | 4674821 | Шланг | 1 |
| 79 | 4674822 | Шланг | 1 |
| 81 | 4664253 | Шланг | 1 |
| 82 | 4674824 | Шланг | 1 |
| 83 | 4674825 | Шланг | 1 |
| 87 | 4674829 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
