Основные гидролинии (6) — HITACHI ZX1800K-3

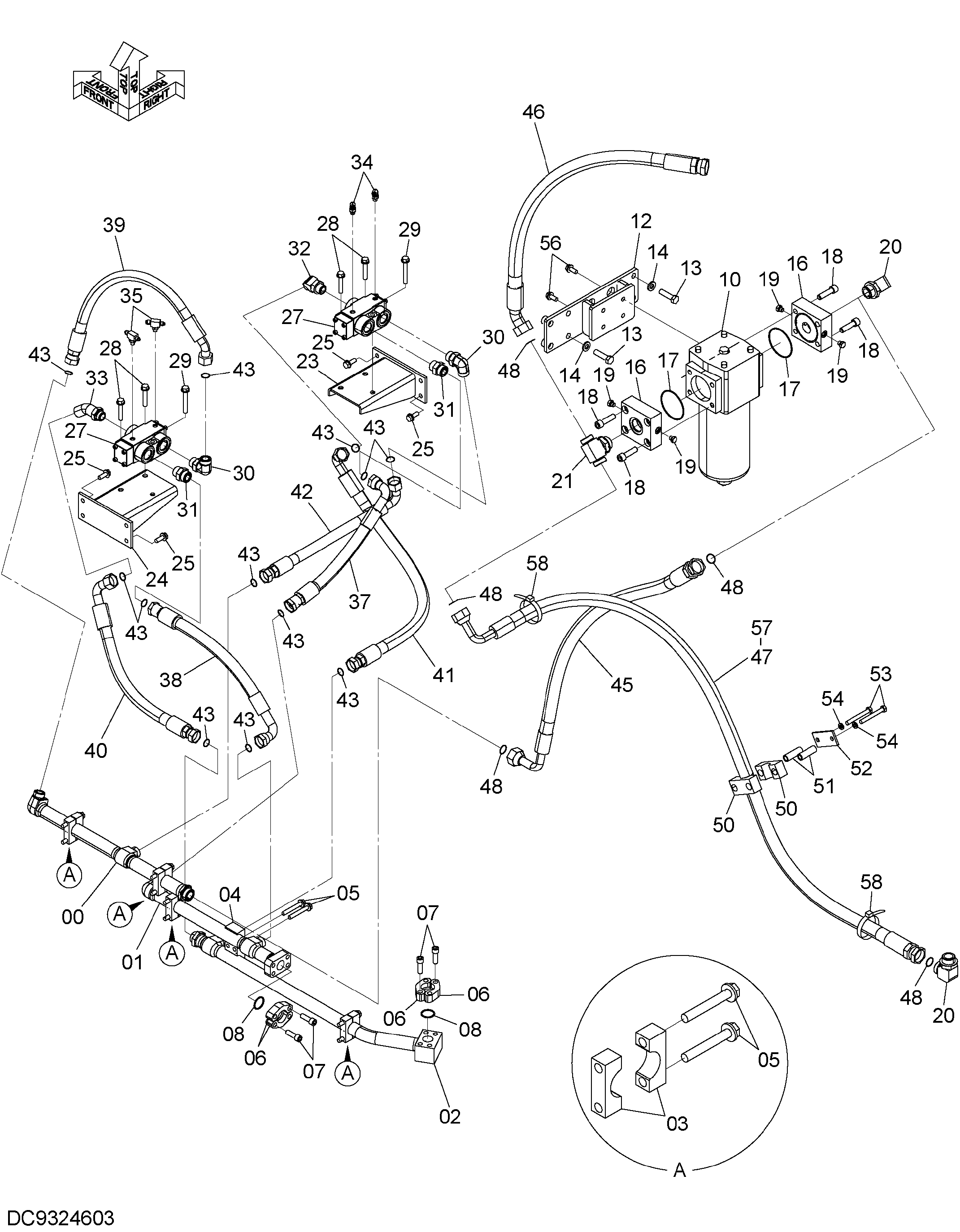

Заводская схема «Основные гидролинии (6)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8125332 | Трубка | 1 |
| 01 | 8125333 | Трубка | 1 |
| 02 | 8125361 | Трубка | 1 |
| 03 | 4334364 | Хомут трубки | 8 |
| 04 | 4205816 | Хомут трубки | 1 |
| 05 | J271285 | Болт с шайбой | 10 |
| 05A | J901285 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4089703 | Разъёмный фланец | 4 |
| 07 | M341445 | Болт с внутренним шестигранником | 8 |
| 08 | 4508805 | Уплотнительное кольцо | 2 |
| 10 | 4391742 | Фильтр | 1 |
| 12 | 8110134 | Кронштейн | 1 |
| 13 | J901660 | Болт | 4 |
| 14 | J222016 | Шайба | 4 |
| 16 | 3065589 | Фланец трубка | 2 |
| 17 | A811100 | Уплотнительное кольцо | 2 |
| 18 | M341660 | Болт с внутренним шестигранником | 8 |
| 19 | A885002 | Пробка | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A853300 | Угловой штуцер | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | A853500 | Тройник | 1 |
| 21A | 970860 | Уплотнительное кольцо | 1 |
| 23 | 8110839 | Кронштейн | 1 |
| 24 | 8110838 | Кронштейн | 1 |
| 25 | J271235 | Болт с шайбой | 8 |
| 25A | J901235 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4626057 | Клапан селектор | 2 |
| 28 | J271270 | Болт с шайбой | 4 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J271290 | Болт с шайбой | 2 |
| 29A | J901290 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | A853388 | Угловой штуцер | 2 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A853188 | Адаптер | 2 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A853288 | Угловой штуцер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4274593 | Угловой штуцер | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4226388 | Тройник | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4674762 | Шланг | 1 |
| 38 | 4674763 | Шланг | 1 |
| 39 | 4726149 | Шланг | 1 |
| 40 | 4726150 | Шланг | 1 |
| 41 | 4674756 | Шланг | 1 |
| 42 | 4726151 | Шланг | 1 |
| 43 | 4187328 | Уплотнительное кольцо | 12 |
| 45 | 4726152 | Шланг | 1 |
| 46 | 4726153 | Шланг | 1 |
| 47 | 4726154 | Шланг | 1 |
| 48 | 4187329 | Уплотнительное кольцо | 5 |
| 50 | 4349621 | Хомут шланга | 2 |
| 51 | 4349648 | Проставка | 2 |
| 52 | 4341803 | Пластина | 1 |
| 53 | J901200 | Болт | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 56 | J271230 | Болт с шайбой | 4 |
| 56A | J901230 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | YA00009961 | Защита шланга | 1 |
| 58 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
