Основные гидролинии (4-2) — HITACHI ZX1800K-3

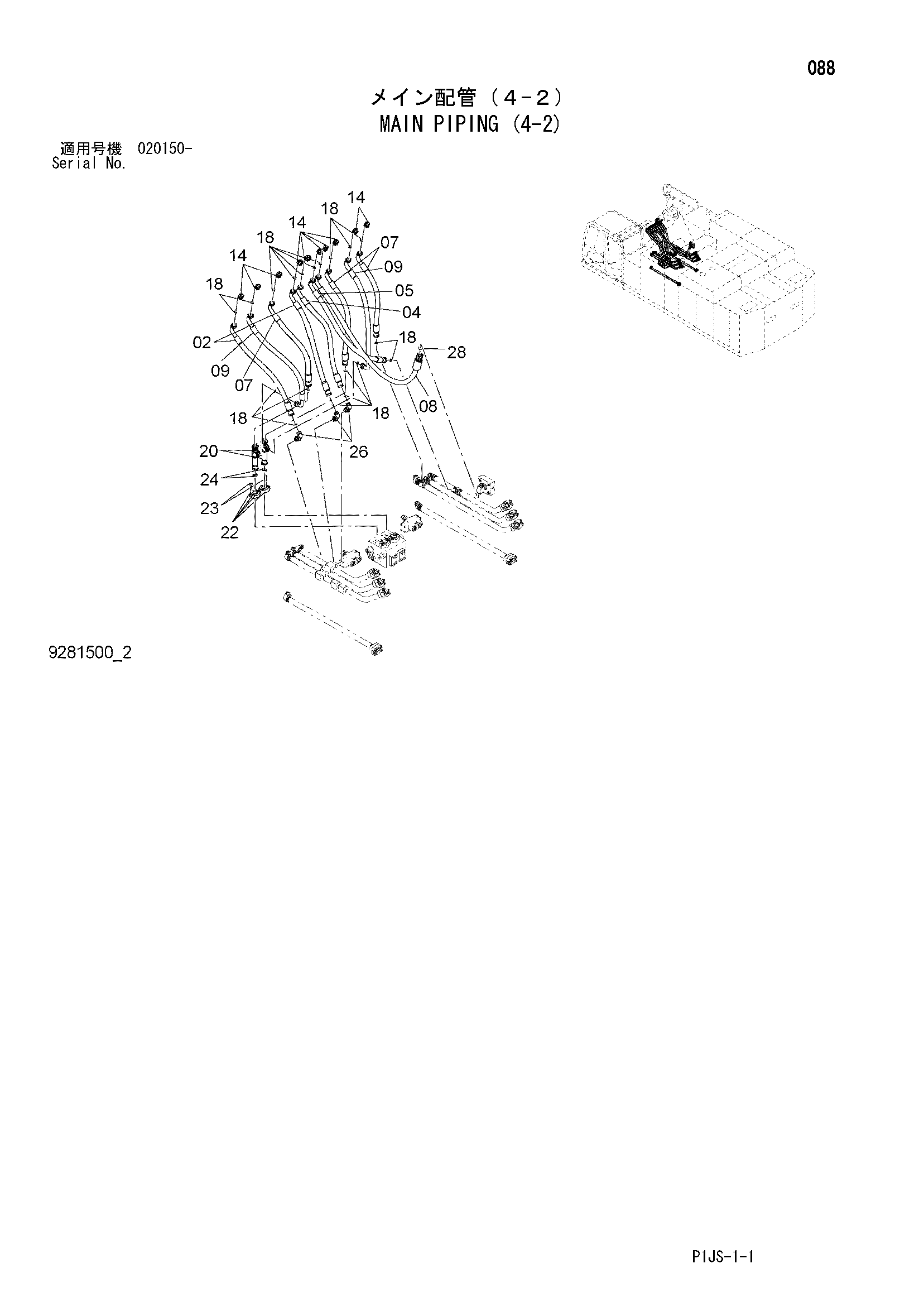

Заводская схема «Основные гидролинии (4-2)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4674752 | Шланг | 2 |
| 04 | 4674754 | Шланг | 1 |
| 05 | 4674755 | Шланг | 1 |
| 07 | 4674757 | Шланг | 3 |
| 08 | 4674758 | Шланг | 1 |
| 09 | 4674759 | Шланг | 2 |
| 14 | A853188 | Адаптер | 10 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 19 |
| 20 | 8110866 | Трубка | 2 |
| 22 | 4089703 | Разъёмный фланец | 4 |
| 23 | M341445 | Болт с внутренним шестигранником | 8 |
| 24 | 4508805 | Уплотнительное кольцо | 2 |
| 26 | A853388 | Угловой штуцер | 3 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4187329 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
