Стрела в сборе 6.5m (верхний) — HITACHI ZX1800K-3

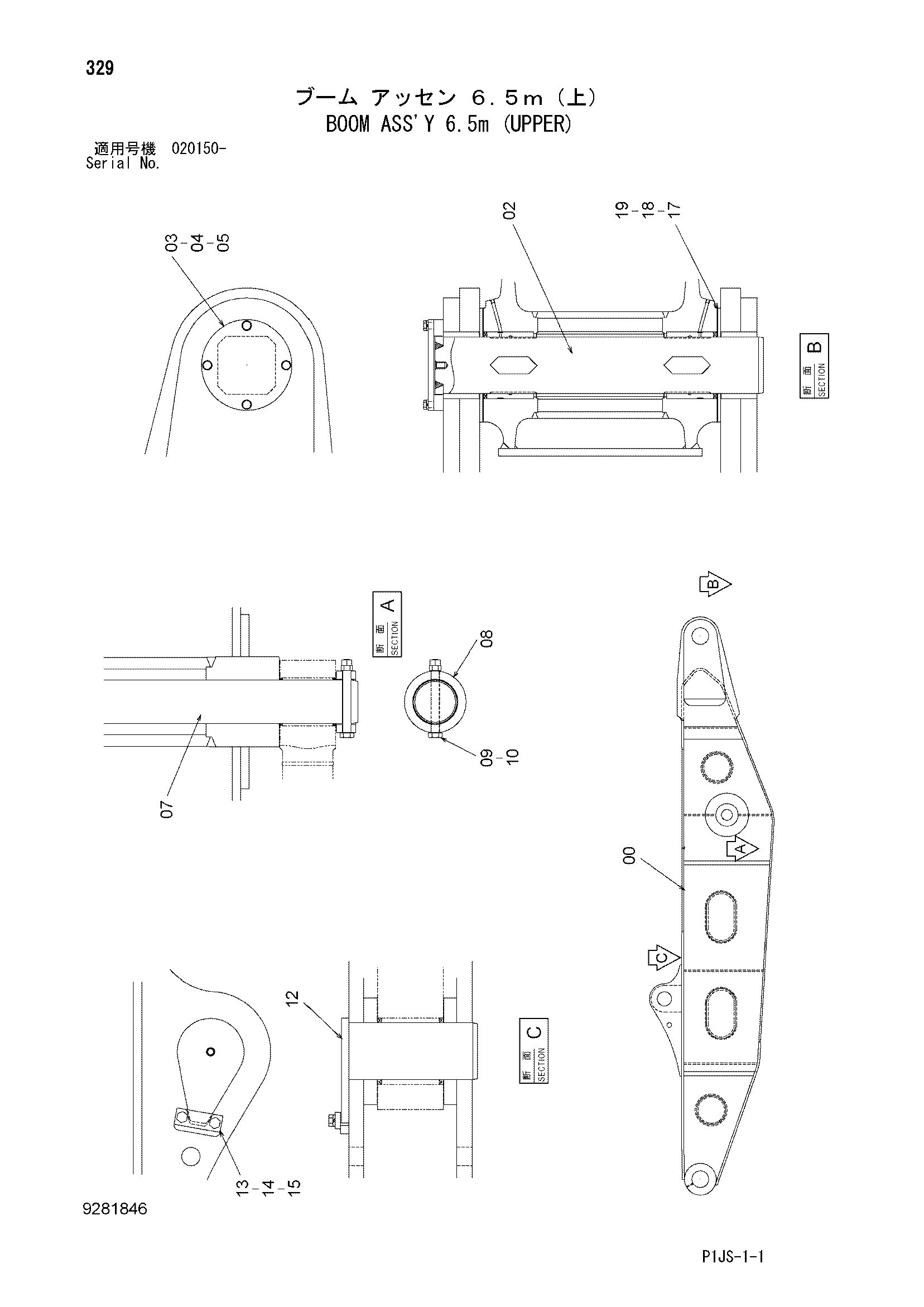

Заводская схема «Стрела в сборе 6.5m (верхний)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9279614 | Стрела верхний | 1 |
| 02 | 8110692 | Палец | 1 |
| 03 | 4674621 | Крышка | 1 |
| 04 | J901640 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 07 | 3110913 | Палец | 1 |
| 08 | 4387180 | Ограничитель | 2 |
| 09 | 4295167 | Болт | 2 |
| 10 | J951020 | Гайка | 4 |
| 12 | 8048334 | Палец | 1 |
| 13 | 4179432 | Пластина | 1 |
| 14 | J932045 | Болт | 2 |
| 15 | A590920 | Пружинная шайба | 2 |
| 17 | 4488039 | Пластина | 2 |
| 18 | 4479219 | Упорная пластина | 2 |
| 19 | 4486829 | Упорная пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
