Шланг соединение — HITACHI ZX1800K-3

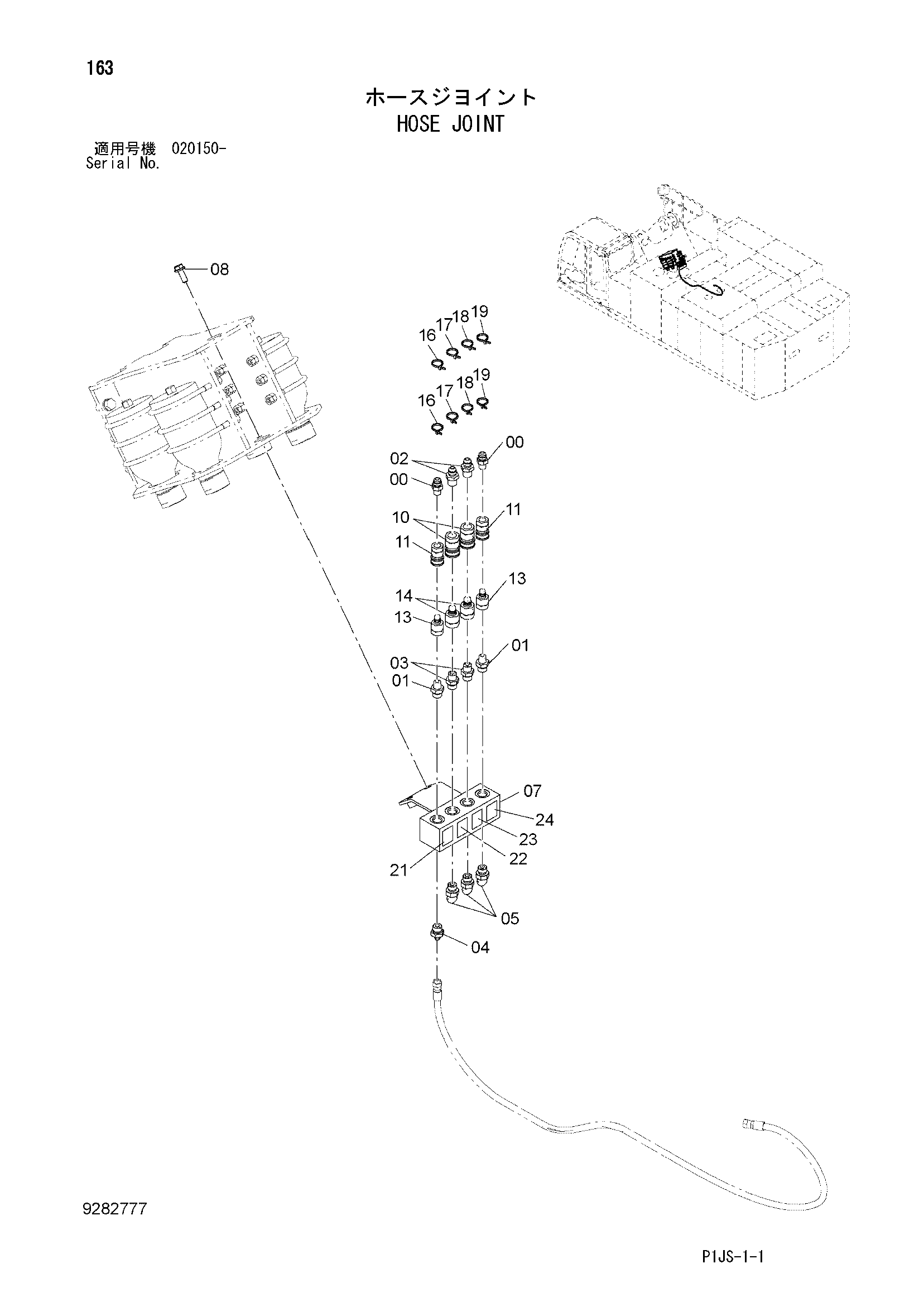

Заводская схема «Шланг соединение» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4266331 | Адаптер | 2 |
| 01 | 4142256 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4221287 | Адаптер | 2 |
| 03 | 4234652 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852143 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852243 | Угловой штуцер | 3 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 8110922 | Блок | 1 |
| 08 | J271235 | Болт с шайбой | 2 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4166235 | Самоуплотняющееся соединение | 2 |
| 11 | 4166236 | Самоуплотняющееся соединение | 2 |
| 13 | 4166109 | Самоуплотняющееся соединение | 2 |
| 14 | 4166110 | Самоуплотняющееся соединение | 2 |
| 16 | 4629641 | Ленточный зажим | 2 |
| 17 | 4629640 | Ленточный зажим | 2 |
| 18 | 4629639 | Ленточный зажим | 2 |
| 19 | 4629642 | Ленточный зажим | 2 |
| 21 | 4676543 | Информационная табличка | 1 |
| 22 | 4676544 | Информационная табличка | 1 |
| 23 | 4676545 | Информационная табличка | 1 |
| 24 | 4676546 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
