Ступень в сборе (3) — HITACHI ZX1800K-3

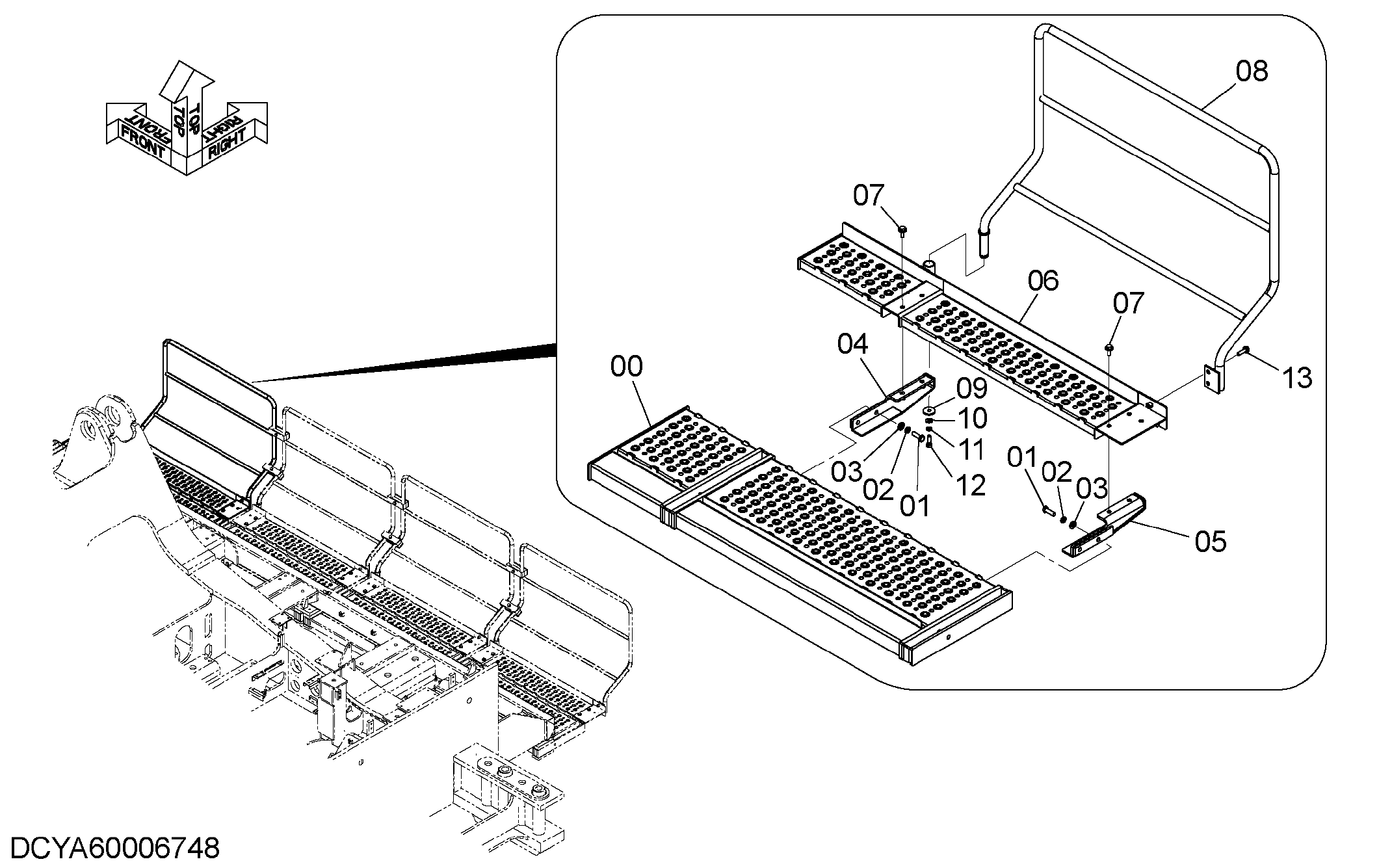

Заводская схема «Ступень в сборе (3)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60006748 | Ступень в сборе (3) | 1 | |
| 00 | YA40006450 | Ступень | 1 |
| 01 | J901445 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | J222014 | Шайба | 4 |
| 04 | 7061308 | Кронштейн | 1 |
| 05 | 7061309 | Кронштейн | 1 |
| 06 | YA40006449 | Ступень | 1 |
| 07 | J281235 | Болт с шайбой | 4 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | 8127207 | Поручень | 1 |
| 09 | 4724732 | Пластина | 1 |
| 10 | 4086891 | Шайба | 1 |
| 11 | A590912 | Пружинная шайба | 1 |
| 12 | J921240 | Болт | 1 |
| 13 | J271245 | Болт с шайбой | 2 |
| 13A | J901245 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
