Гидролинии рабочего оборудования (1.1m адаптер стрела) — HITACHI ZX1800K-3

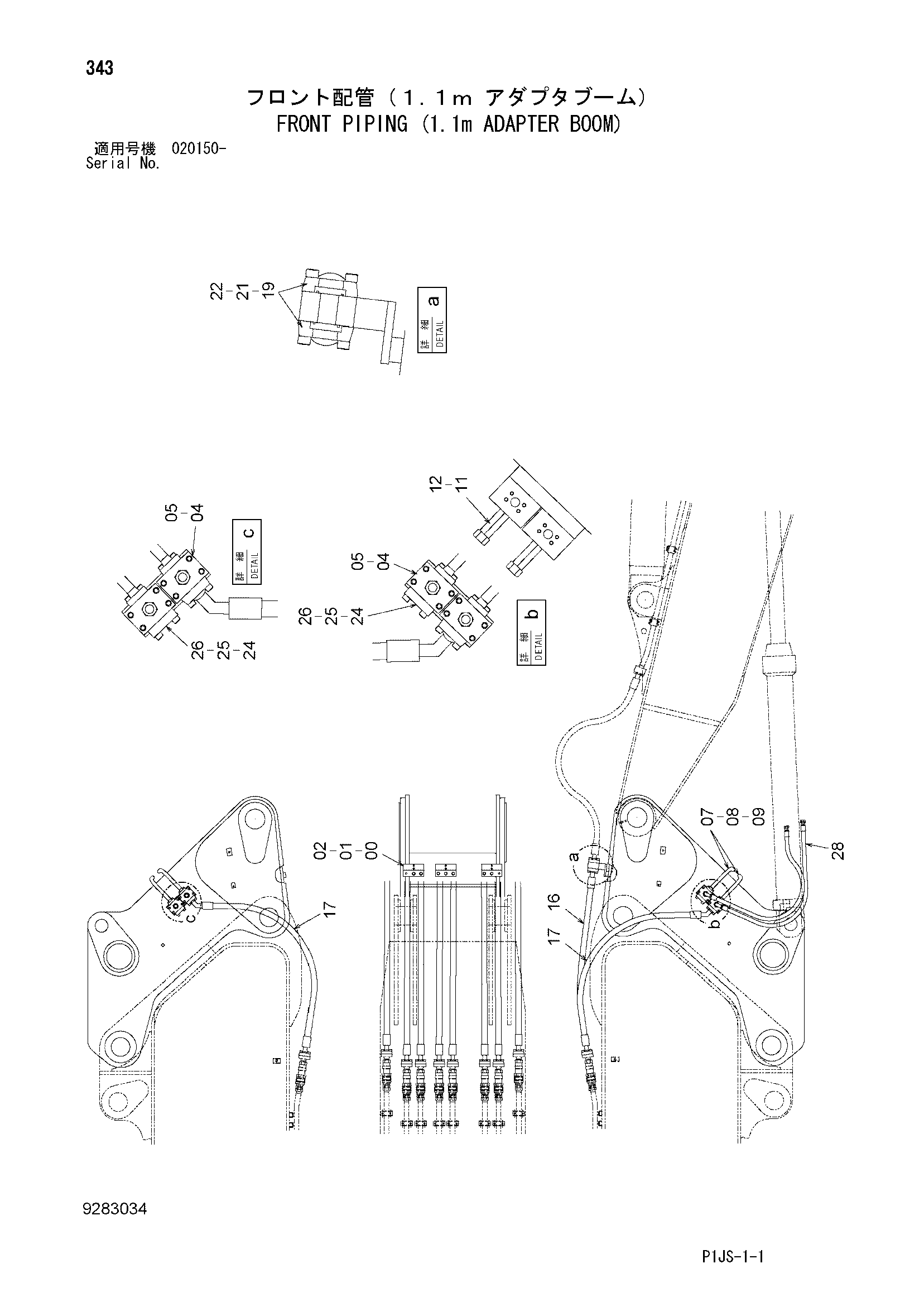

Заводская схема «Гидролинии рабочего оборудования (1.1m адаптер стрела)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111075 | Блок | 3 |
| 01 | J901640 | Болт | 7 |
| 02 | A590916 | Пружинная шайба | 7 |
| 04 | 3111092 | Блок | 4 |
| 05 | M341211 | Болт с внутренним шестигранником | 16 |
| 07 | 8111076 | Трубка | 2 |
| 08 | 966993 | Уплотнительное кольцо | 4 |
| 09 | M341236 | Болт с внутренним шестигранником | 16 |
| 11 | 4252493 | Адаптер | 4 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4673716 | Шланг | 6 |
| 17 | 4625101 | Шланг | 2 |
| 19 | 4075854 | Разъёмный фланец | 28 |
| 21 | M341650 | Болт с внутренним шестигранником | 56 |
| 22 | 4510169 | Уплотнительное кольцо | 14 |
| 24 | 4091297 | Крышка | 2 |
| 25 | 4510169 | Уплотнительное кольцо | 2 |
| 26 | M341650 | Болт с внутренним шестигранником | 8 |
| 28 | 4658739 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
