Гидролинии хода — HITACHI ZX1800K-3

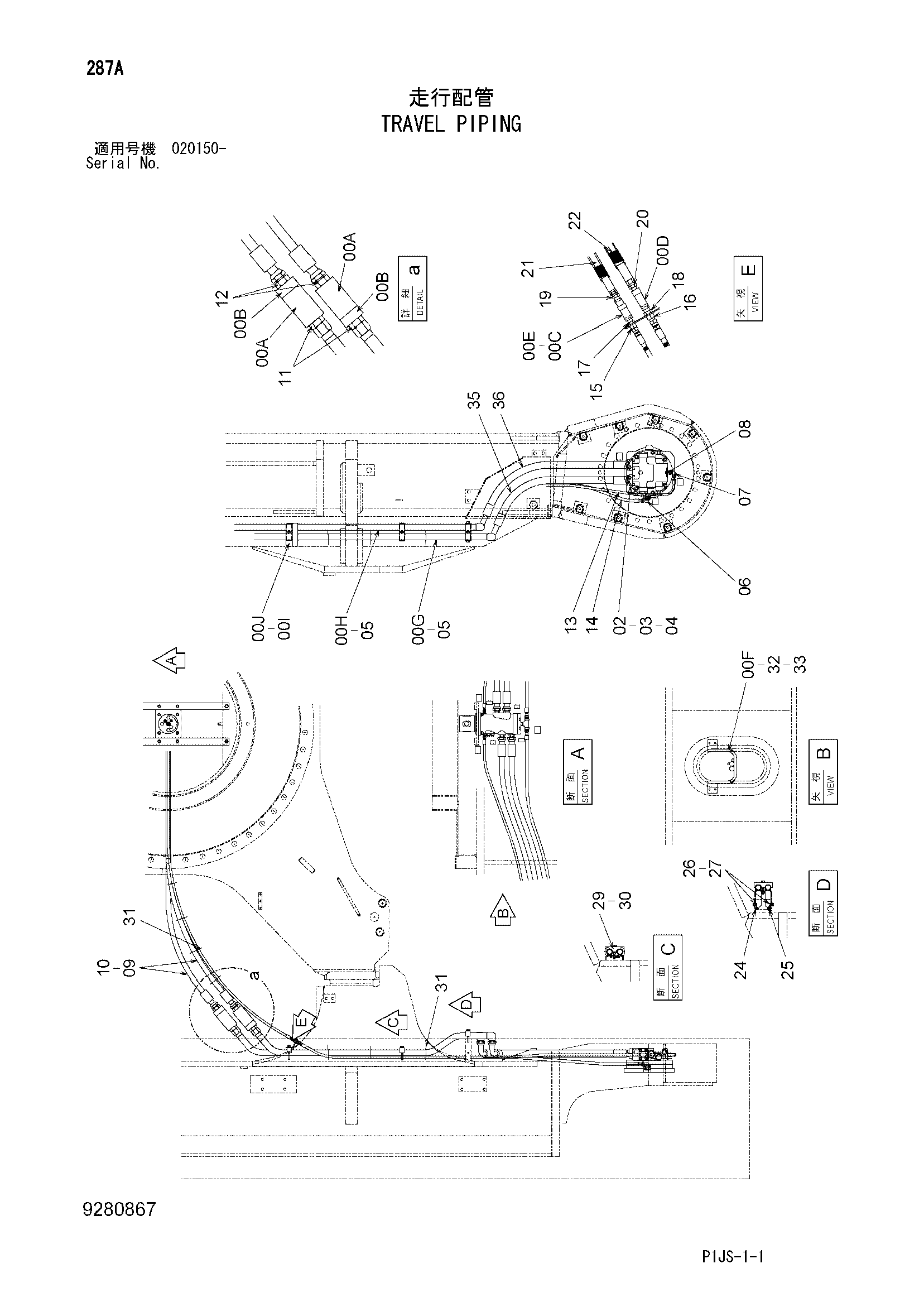

Заводская схема «Гидролинии хода» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9279997	Гидролинии хода детали	1
00A	4606864	Самоуплотняющееся соединение	4
00B	4607717	Самоуплотняющееся соединение	4
00C	4022907	Самоуплотняющееся соединение	2
00D	4054613	Клапан быстрый	2
00E	4022908	Самоуплотняющееся соединение	2
00F	8095467	Кронштейн	2
00G	8109807	Трубка	2
00H	8109808	Трубка	2
00I	4671675	Кронштейн (правый)	1
00J	4671676	Кронштейн (левый)	1
02	4085560	Разъёмный фланец	8
03	M341240	Болт с внутренним шестигранником	16
04	966993	Уплотнительное кольцо	4
05	4187329	Уплотнительное кольцо	4
06	4353073	Угловой штуцер	2
06A	4506424	Уплотнительное кольцо	1
07	A852323	Угловой штуцер	2
07A	957366	Уплотнительное кольцо	1
08	4202564	Адаптер	2
08A	957366	Уплотнительное кольцо	1
09	4604854	Шланг	4
10	4187328	Уплотнительное кольцо	8
11	4622416	Адаптер	4
12	A853108	Адаптер	4
12A	970860	Уплотнительное кольцо	1
13	4448224	Шланг	2
14	4673686	Шланг	2
15	4202531	Гайка	2
16	4316589	Гайка	2
17	4361209	Адаптер	2
18	4361210	Адаптер	2
19	4215650	Адаптер	2
20	4221287	Адаптер	2
21	4673722	Шланг	2
22	4673721	Шланг	2
24	4190274	Зажим	2
25	4190253	Зажим	2
26	J901016	Болт	4
27	A590910	Пружинная шайба	4
29	4218942	Хомут трубки	6
30	J271290	Болт с шайбой	6
30A	J901290	Болт	1
30B	J222012	Шайба	1
31	4357297	Хомут шланга	14
32	J901030	Болт	8
33	A590110	Плоская шайба	8
35	4673670	Шланг	2
36	4673671	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
