Адаптер стрела в сборе 1.1m — HITACHI ZX1800K-3

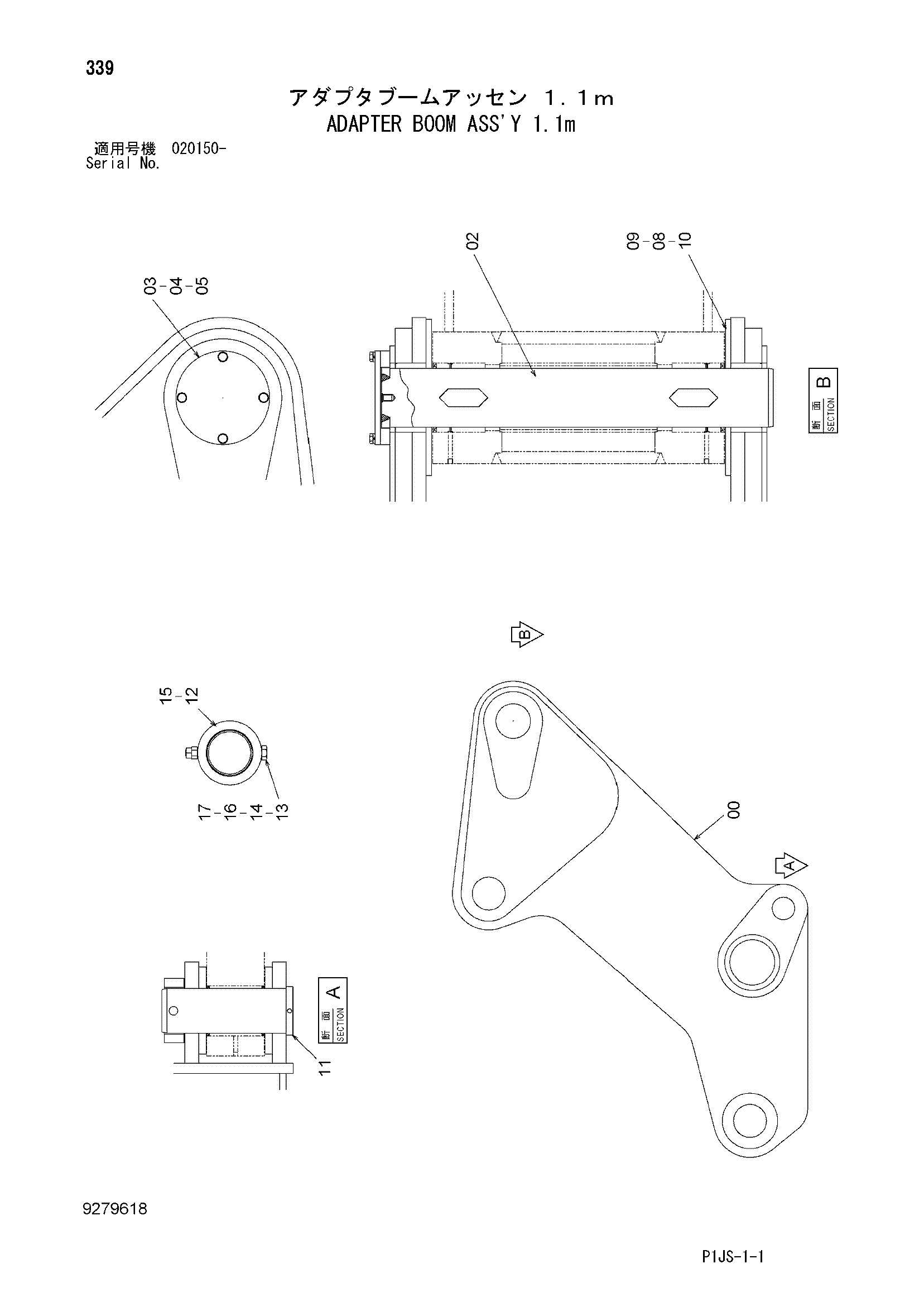

Заводская схема «Адаптер стрела в сборе 1.1m» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9279613 | Адаптербоом | 1 |
| 02 | 8110673 | Палец | 1 |
| 03 | 4674621 | Крышка | 1 |
| 04 | J901640 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 08 | 4479219 | Упорная пластина | 2 |
| 09 | 4486829 | Упорная пластина | 2 |
| 10 | 4677297 | Пластина | 2 |
| 11 | 3110914 | Палец | 2 |
| 12 | 4387180 | Ограничитель | 1 |
| 13 | 4295167 | Болт | 1 |
| 14 | J951020 | Гайка | 2 |
| 15 | 4387180 | Ограничитель | 1 |
| 16 | 4295167 | Болт | 1 |
| 17 | J951020 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
