Гидроцилиндр стрелы в сборе (2) — HITACHI ZX1800K-3

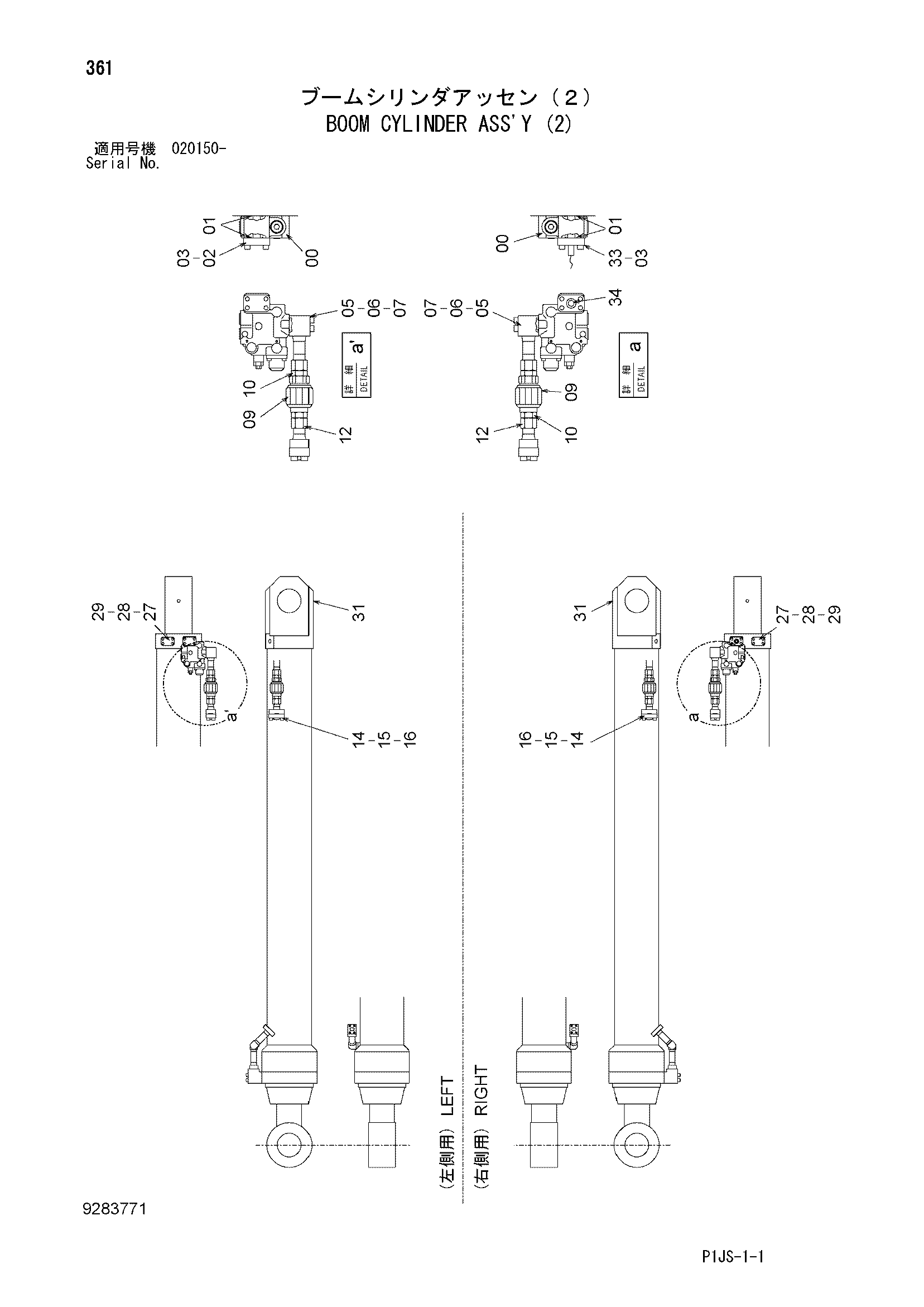

Заводская схема «Гидроцилиндр стрелы в сборе (2)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656657 | Удерживающий клапан | 2 |
| 01 | A811040 | Уплотнительное кольцо | 4 |
| 02 | 4335277 | Крышка | 2 |
| 03 | M341402 | Болт с внутренним шестигранником | 8 |
| 05 | 9768286 | Трубка | 2 |
| 06 | A811035 | Уплотнительное кольцо | 2 |
| 07 | M341290 | Болт с внутренним шестигранником | 8 |
| 09 | 4665712 | Клапан словретур | 2 |
| 10 | 4622416 | Адаптер | 4 |
| 12 | 9768719 | Адаптер | 2 |
| 14 | 4075854 | Разъёмный фланец | 4 |
| 15 | M341650 | Болт с внутренним шестигранником | 8 |
| 16 | 4510169 | Уплотнительное кольцо | 2 |
| 27 | 4118188 | Крышка | 2 |
| 28 | M341445 | Болт с внутренним шестигранником | 8 |
| 29 | 4508805 | Уплотнительное кольцо | 2 |
| 31 | 94-2011 | Пробка | 2 |
| 33 | 4653218 | Фланец | 1 |
| 34 | 4436271 | Датчик давления | 1 |
| 34A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
