Трубопроводы системы смазки (верхний стрела 6.0m) — HITACHI ZX1800K-3

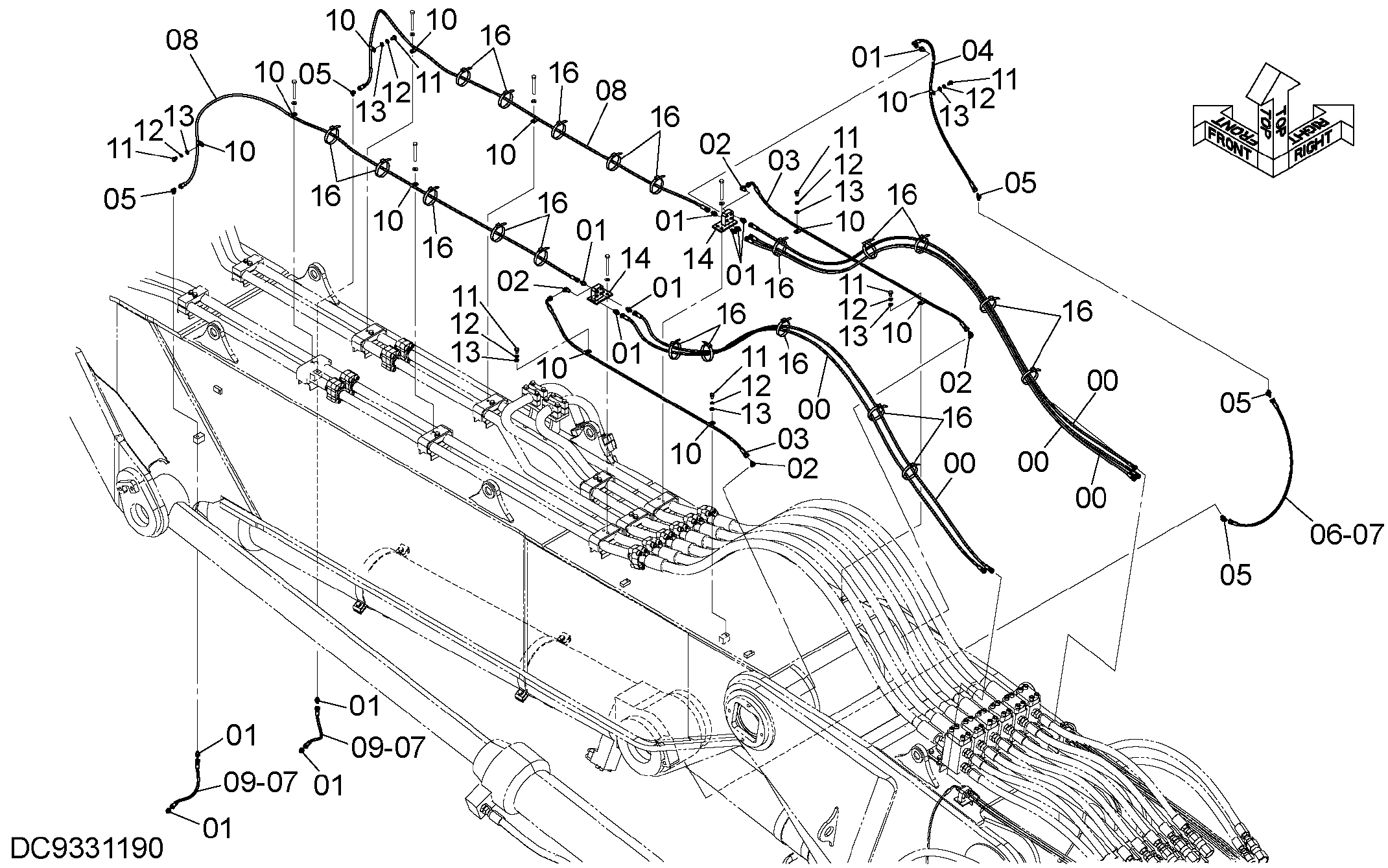

Заводская схема «Трубопроводы системы смазки (верхний стрела 6.0m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4732577 | Шланг | 5 |
| 01 | 4154651 | Адаптер | 12 |
| 02 | 4154656 | Угловой штуцер | 4 |
| 03 | 4667903 | Шланг | 2 |
| 04 | 4427781 | Шланг | 1 |
| 05 | 4154655 | Угловой штуцер | 5 |
| 06 | 4667905 | Шланг | 1 |
| 07 | 4605137 | Защитный кожух | 3 |
| 08 | 4605053 | Шланг | 2 |
| 09 | 4452733 | Шланг | 2 |
| 10 | 4190261 | Зажим | 11 |
| 11 | J901016 | Болт | 7 |
| 12 | A590910 | Пружинная шайба | 7 |
| 13 | A590110 | Плоская шайба | 7 |
| 14 | 9761799 | Блок | 2 |
| 16 | 4303967 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
