Гидроцилиндр ковша — HITACHI ZX1800K-3

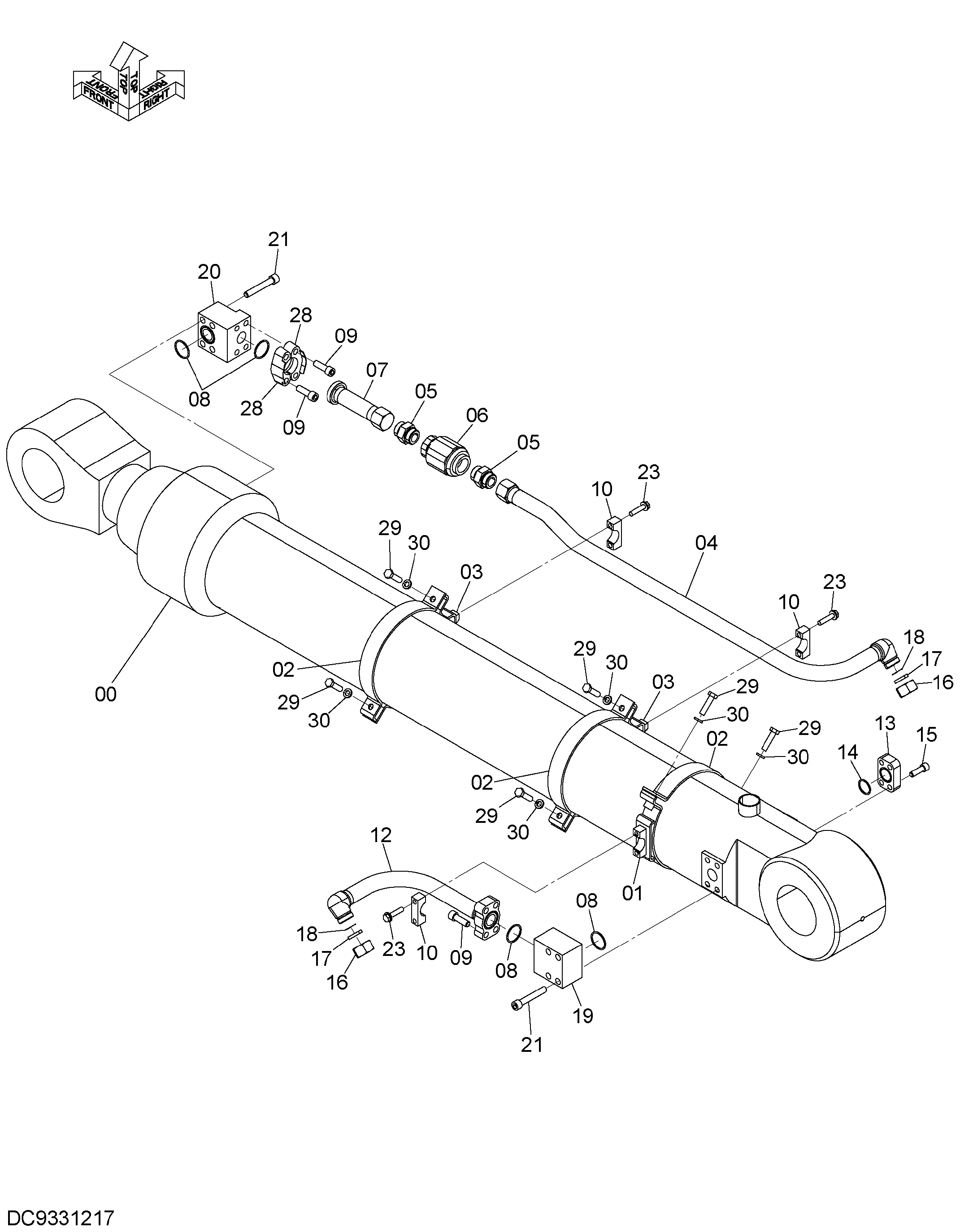

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9331217 | Гидроцилиндр ковша | 1 | |
| 00 | 4438245 | Гидроцилиндр ковша | 1 |
| 01 | 8128179 | Лента | 1 |
| 02 | 4732575 | Лента | 3 |
| 03 | YA40005127 | Лента | 2 |
| 04 | 8128157 | Трубка | 1 |
| 05 | 4622416 | Адаптер | 2 |
| 06 | 4665712 | Клапан словретур | 1 |
| 07 | YA40002930 | Трубка | 1 |
| 08 | 4510169 | Уплотнительное кольцо | 4 |
| 09 | M341650 | Болт с внутренним шестигранником | 8 |
| 10 | 4334364 | Хомут трубки | 3 |
| 12 | 8128158 | Трубка | 1 |
| 13 | 4118188 | Крышка | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 1 |
| 15 | M341445 | Болт с внутренним шестигранником | 4 |
| 16 | 4188140 | Гайка | 2 |
| 17 | 4189096 | Колпачок | 2 |
| 18 | 4187329 | Уплотнительное кольцо | 2 |
| 19 | 3037754 | Коллектор | 1 |
| 20 | YA00008008 | Коллектор | 1 |
| 21 | M341600 | Болт с внутренним шестигранником | 8 |
| 23 | J271255 | Болт с шайбой | 6 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 28 | 4075854 | Разъёмный фланец | 2 |
| 29 | J901455 | Болт | 6 |
| 30 | A590914 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
