Всасывающие трубопроводы — HITACHI ZX1800K-3

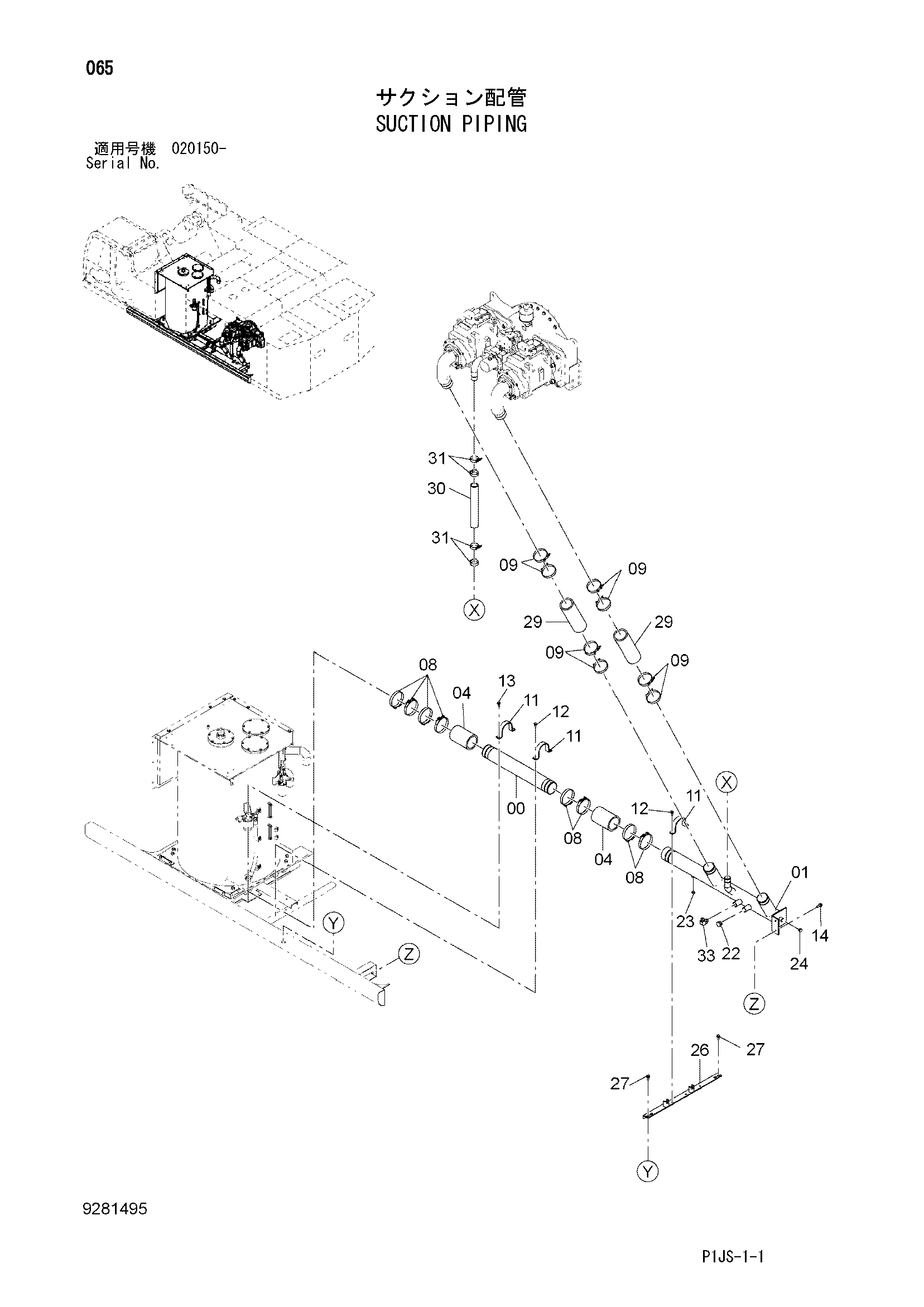

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638638 | Трубка | 1 |
| 01 | 7048617 | Трубка | 1 |
| 04 | 4193871 | Резиновый шланг | 2 |
| 08 | 4282488 | Хомут шланга | 8 |
| 09 | 4263766 | Хомут шланга | 8 |
| 11 | 4186854 | Хомут трубки | 3 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271035 | Болт с шайбой | 2 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271240 | Болт с шайбой | 2 |
| 14A | J901240 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 22 | 4174542 | Пробка | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4093624 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4092534 | Пробка | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 8110848 | Кронштейн | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4448135 | Резиновый шланг | 2 |
| 30 | 4633211 | Резиновый шланг | 1 |
| 31 | 4282477 | Хомут шланга | 4 |
| 33 | A852366 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
