Верхний рукоять в сборе 4.65m — HITACHI ZX1800K-3

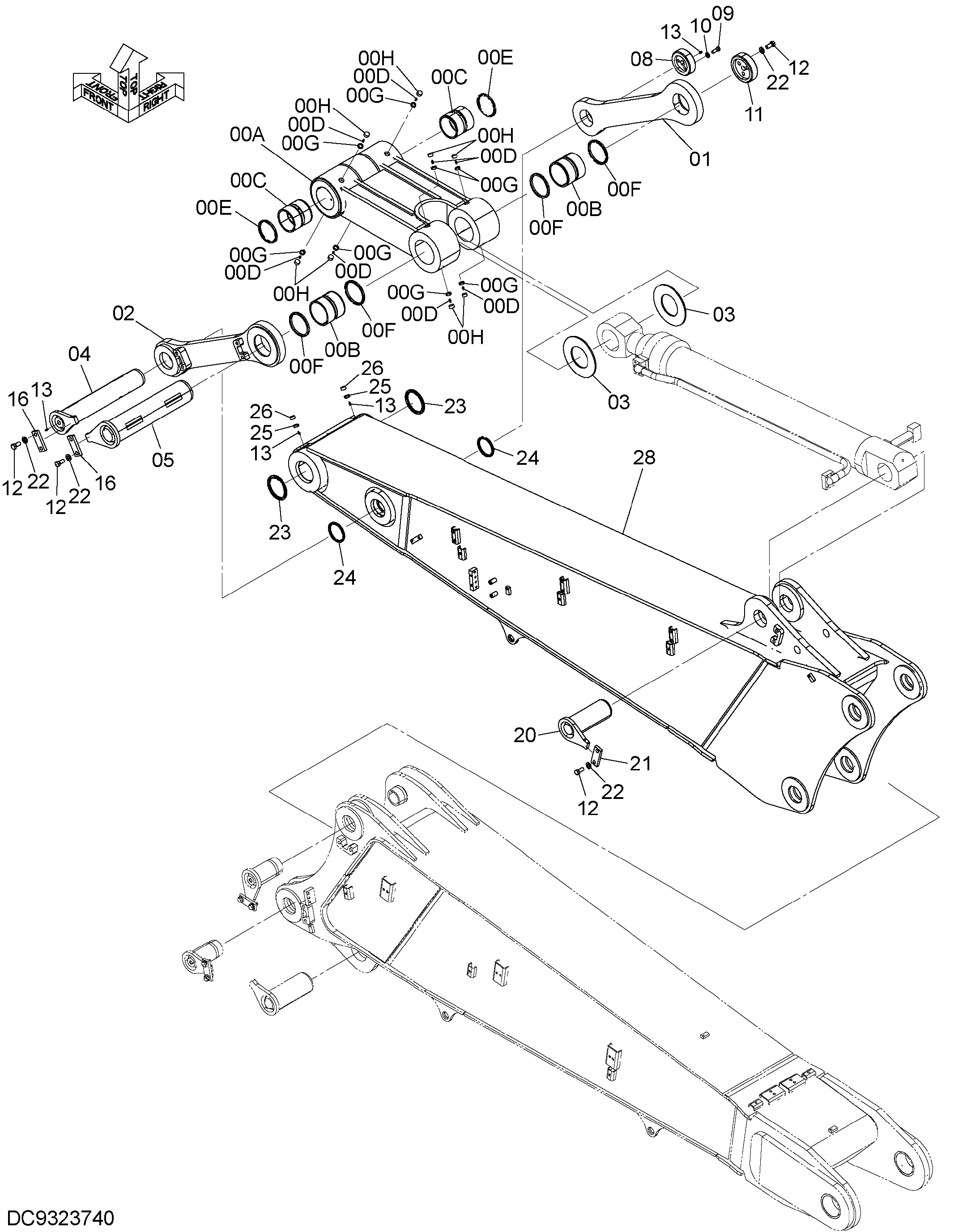

Заводская схема «Верхний рукоять в сборе 4.65m» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9205875 | Тяга A | 1 |
| 00A | 7041049 | Тяга | 1 |
| 00B | 4234708 | Втулка | 2 |
| 00C | 4461278 | Втулка | 2 |
| 00D | J75481 | Пресс-маслёнка | 8 |
| 00E | 4251767 | Пылезащитное уплотнение | 2 |
| 00F | 4251753 | Пылезащитное уплотнение | 4 |
| 00G | 4130686 | Втулка | 8 |
| 00H | 4105912 | Колпачок | 8 |
| 01 | 8124031 | Тяга | 1 |
| 02 | 8124032 | Тяга | 1 |
| 03 | 4724655 | Проставка | 2 |
| 04 | 8067798 | Палец | 1 |
| 05 | 8085461 | Палец | 1 |
| 08 | 4393378 | Ограничитель | 1 |
| 09 | J241645 | Болт | 3 |
| 10 | J222016 | Шайба | 3 |
| 11 | 4393383 | Ограничитель | 1 |
| 12 | J922045 | Болт | 9 |
| 13 | J75481 | Пресс-маслёнка | 4 |
| 16 | 4450293 | Пластина | 2 |
| 20 | 8102807 | Палец | 1 |
| 21 | 4122729 | Пластина | 1 |
| 22 | J222020 | Шайба | 9 |
| 23 | 4254520 | Пылезащитное уплотнение | 2 |
| 24 | 4251212 | Пылезащитное уплотнение | 2 |
| 25 | 4130686 | Втулка | 2 |
| 26 | 4105912 | Колпачок | 2 |
| 28 | 7061572 | Рукоять верхний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
