Основные гидролинии (3-1) — HITACHI ZX1800K-3

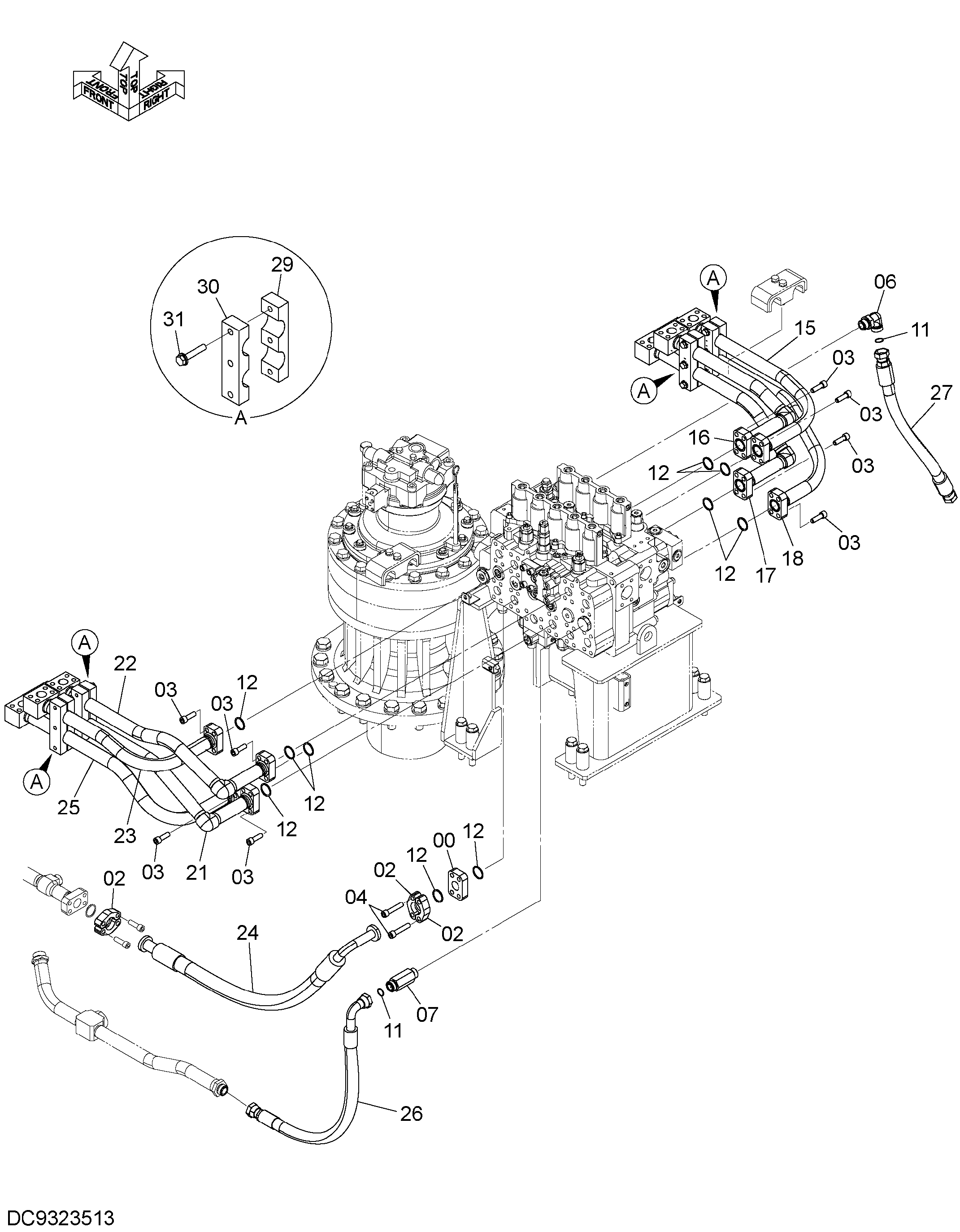

Заводская схема «Основные гидролинии (3-1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640262 | Фланец | 1 |
| 02 | 4089703 | Разъёмный фланец | 2 |
| 03 | M341445 | Болт с внутренним шестигранником | 32 |
| 04 | M341471 | Болт с внутренним шестигранником | 4 |
| 06 | A853388 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4205141 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 12 | 4508805 | Уплотнительное кольцо | 10 |
| 15 | 8125385 | Трубка | 1 |
| 16 | 8125384 | Трубка | 1 |
| 17 | 8125382 | Трубка | 1 |
| 18 | 8125383 | Трубка | 1 |
| 21 | 8125386 | Трубка | 1 |
| 22 | 8125388 | Трубка | 1 |
| 23 | 8125389 | Трубка | 1 |
| 24 | 4724707 | Шланг | 1 |
| 25 | 8125387 | Трубка | 1 |
| 26 | 4674785 | Шланг | 1 |
| 27 | YA00010892 | Шланг | 1 |
| 29 | 4440503 | Хомут трубки | 4 |
| 30 | 4440504 | Хомут трубки | 4 |
| 31 | J271265 | Болт с шайбой | 12 |
| 31A | J901265 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
