Ковш 5.20m3 (JIS 94) — HITACHI ZX1800K-3

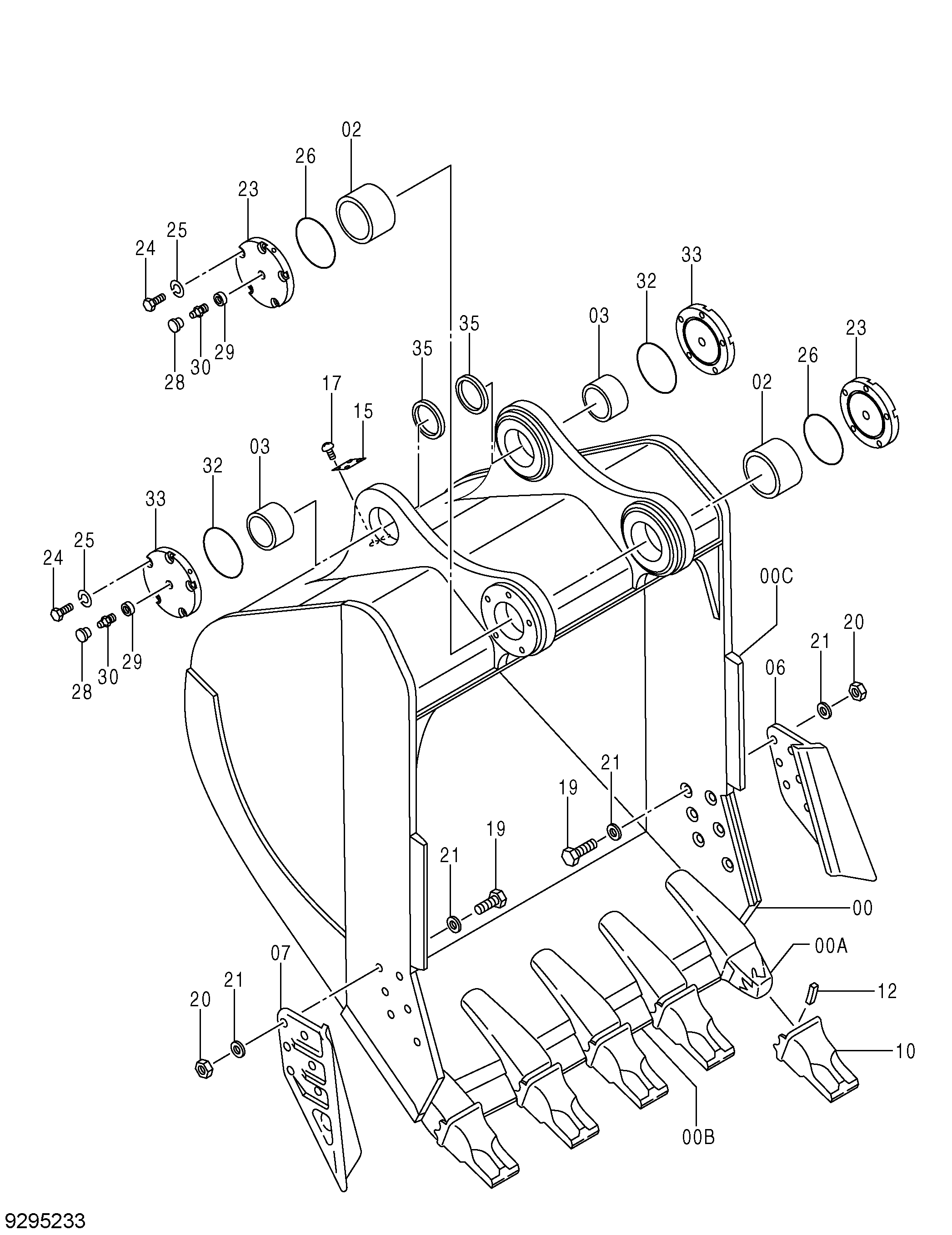

Заводская схема «Ковш 5.20m3 (JIS 94)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9295233 | Ковш | 1 | |
| 00 | 5012045 | Ковш | 1 |
| 00A | 4423674 | Адаптер зуба | 5 |
| 00B | 4297907 | Кожух | 4 |
| 00C | 4133502 | Кожух | 2 |
| 02 | 4433671 | Втулка | 2 |
| 03 | 4671318 | Втулка | 2 |
| 06 | 2030194 | Боковой резец | 1 |
| 07 | 2030195 | Боковой резец | 1 |
| 10 | 4255718 | Коронка зуба | 5 |
| 12 | 4397063 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4275192 | Болт башмак | 12 |
| 20 | 4167193 | Гайка | 12 |
| 21 | 4083438 | Шайба | 24 |
| 23 | 3110755 | Крышка | 2 |
| 24 | J922250 | Болт | 20 |
| 25 | A590922 | Пружинная шайба | 20 |
| 26 | A810220 | Уплотнительное кольцо | 2 |
| 28 | 4105912 | Колпачок | 4 |
| 29 | 4130686 | Втулка | 4 |
| 30 | J75481 | Пресс-маслёнка | 4 |
| 32 | A810200 | Уплотнительное кольцо | 2 |
| 33 | 3110756 | Крышка | 2 |
| 35 | 4251766 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
