Рукоять в сборе 5.6m (верхний) — HITACHI ZX1800K-3

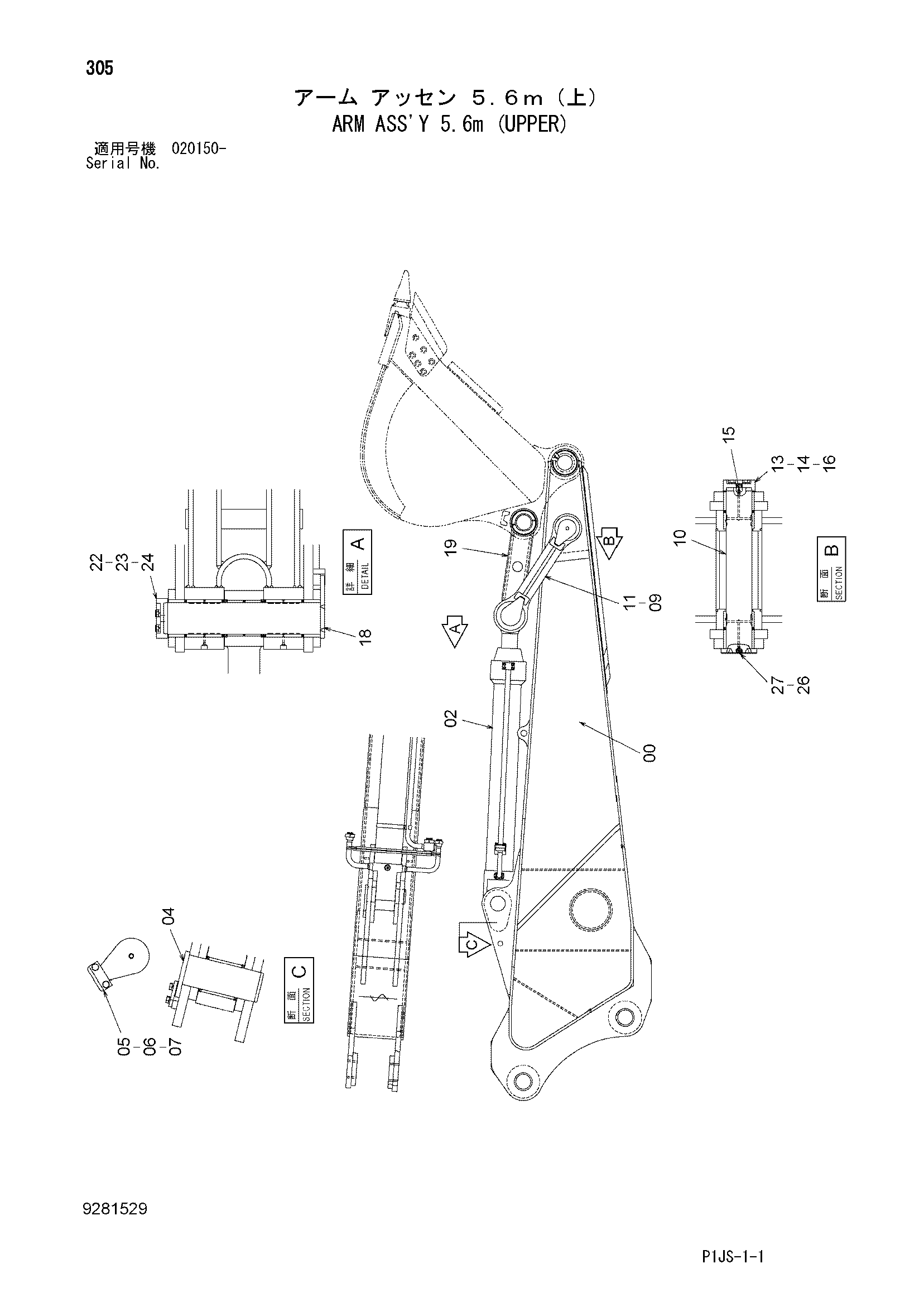

Заводская схема «Рукоять в сборе 5.6m (верхний)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9281421 | Рукоять | 1 |
| 02 | 4454760 | Гидроцилиндр ковша | 1 |
| 04 | 8078143 | Палец | 1 |
| 05 | 4179432 | Пластина | 1 |
| 06 | J932045 | Болт | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 09 | 9094657 | B тяга (правый) в сборе | 1 |
| 10 | 8110738 | Палец | 1 |
| 11 | 9094658 | B тяга (левый) в сборе | 1 |
| 13 | J932050 | Болт | 3 |
| 14 | A590920 | Пружинная шайба | 3 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 16 | 4393380 | Ограничитель | 1 |
| 18 | 8110757 | Палец | 1 |
| 19 | 9281447 | A тяга в сборе | 1 |
| 22 | J932050 | Болт | 3 |
| 23 | A590920 | Пружинная шайба | 3 |
| 24 | 4393386 | Ограничитель | 1 |
| 26 | 4130686 | Втулка | 2 |
| 27 | 4105912 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
