Подогрев щиток (2) — HITACHI ZX1800K-3

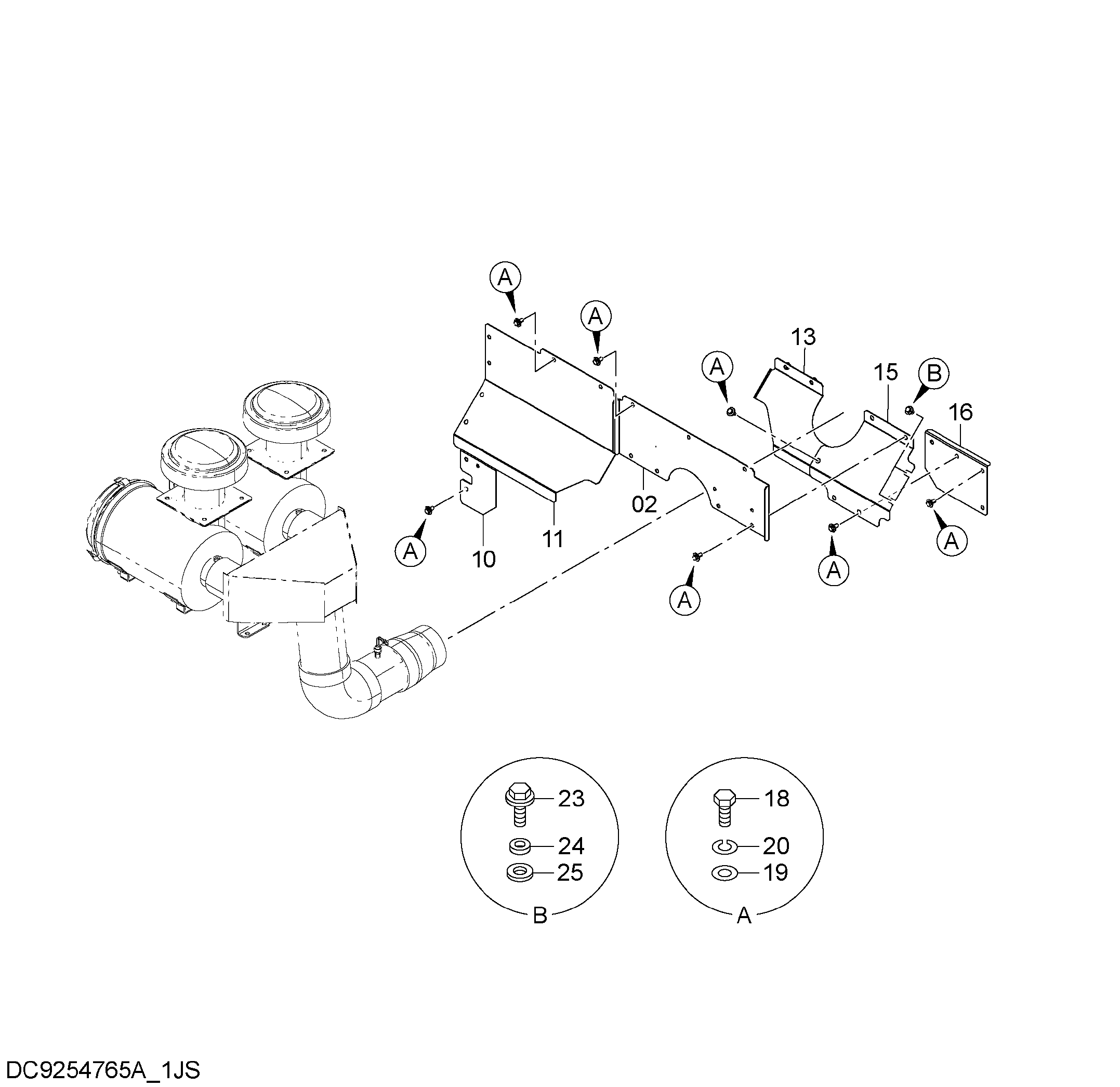

Заводская схема «Подогрев щиток (2)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7049228 | Крышка | 1 |
| 08 | J281230 | Болт с шайбой | 22 |
| 08A | J901230 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 9764860 | Крышка | 1 |
| 11 | 2053550 | Крышка | 1 |
| 13 | 8105226 | Крышка | 1 |
| 15 | 3119022 | Крышка | 1 |
| 16 | 9766940 | Крышка | 1 |
| 18 | J901235 | Болт | 20 |
| 19 | 4249324 | Шайба | 20 |
| 20 | A590912 | Пружинная шайба | 20 |
| 23 | J281245 | Болт с шайбой | 2 |
| 23A | J901245 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | 4435575 | Проставка | 2 |
| 25 | 4456191 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
