Гидролинии рабочего оборудования (верхний рукоять 4.65m) — HITACHI ZX1800K-3

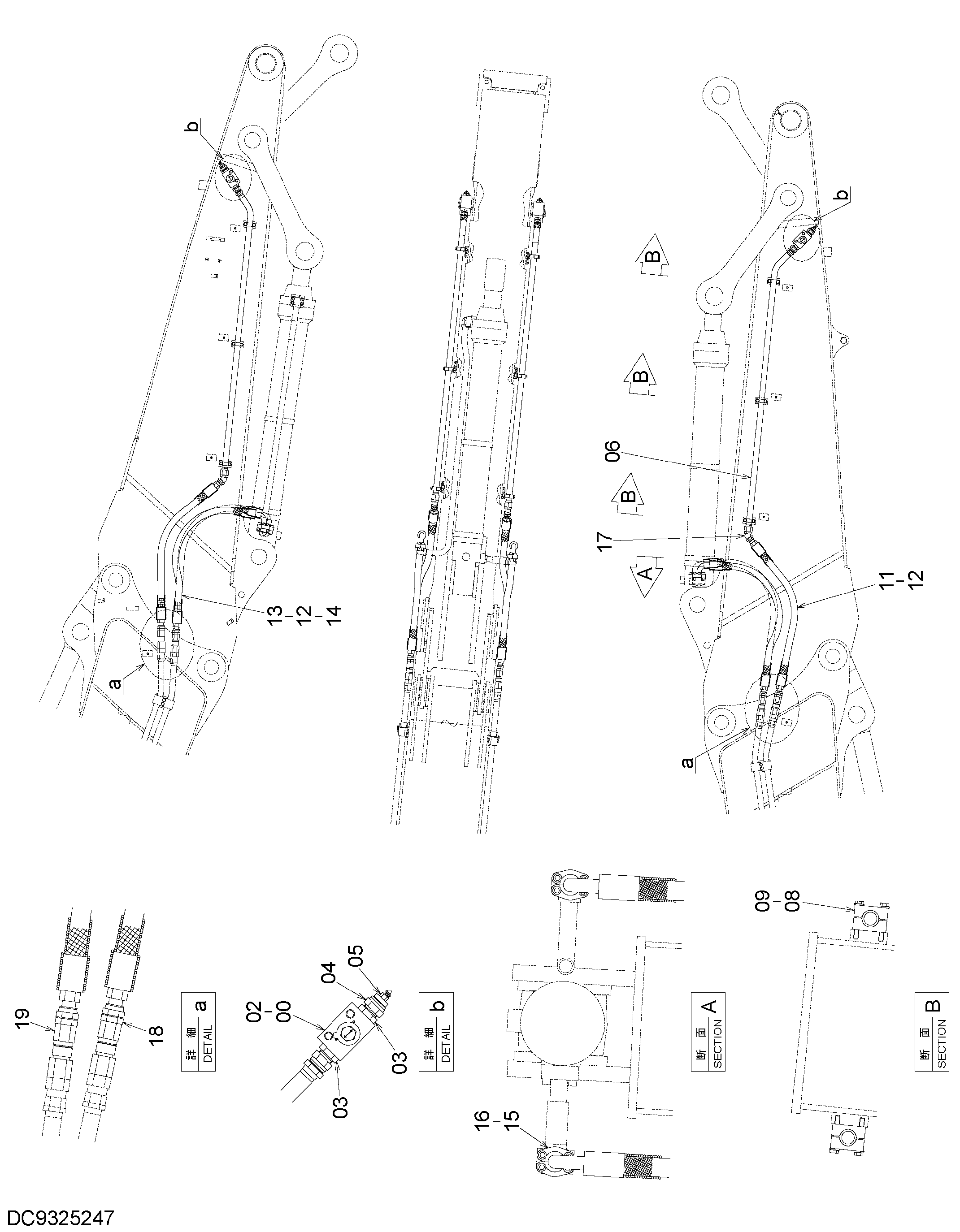

Заводская схема «Гидролинии рабочего оборудования (верхний рукоять 4.65m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475437 | Запорный клапан | 2 |
| 02 | J271095 | Болт с шайбой | 4 |
| 02A | J901095 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4042035 | Адаптер | 4 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 04 | 4437280 | Колпачок | 2 |
| 05 | 4381187 | Воздушный клапан | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9773521 | Трубка | 2 |
| 08 | 4334364 | Хомут трубки | 12 |
| 09 | J271290 | Болт с шайбой | 12 |
| 09A | J901290 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4623243 | Шланг | 2 |
| 12 | 4187329 | Уплотнительное кольцо | 6 |
| 13 | 4724778 | Шланг | 2 |
| 14 | 4508805 | Уплотнительное кольцо | 2 |
| 15 | 4089703 | Разъёмный фланец | 4 |
| 16 | J781450 | Болт с внутренним шестигранником | 8 |
| 17 | A853200 | Угловой штуцер | 2 |
| 17A | 970860 | Уплотнительное кольцо | 1 |
| 18 | A853180 | Адаптер | 4 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4725439 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
