Шланг защита от разрыва клапан трубопроводы (стрела.) — HITACHI ZX1800K-3

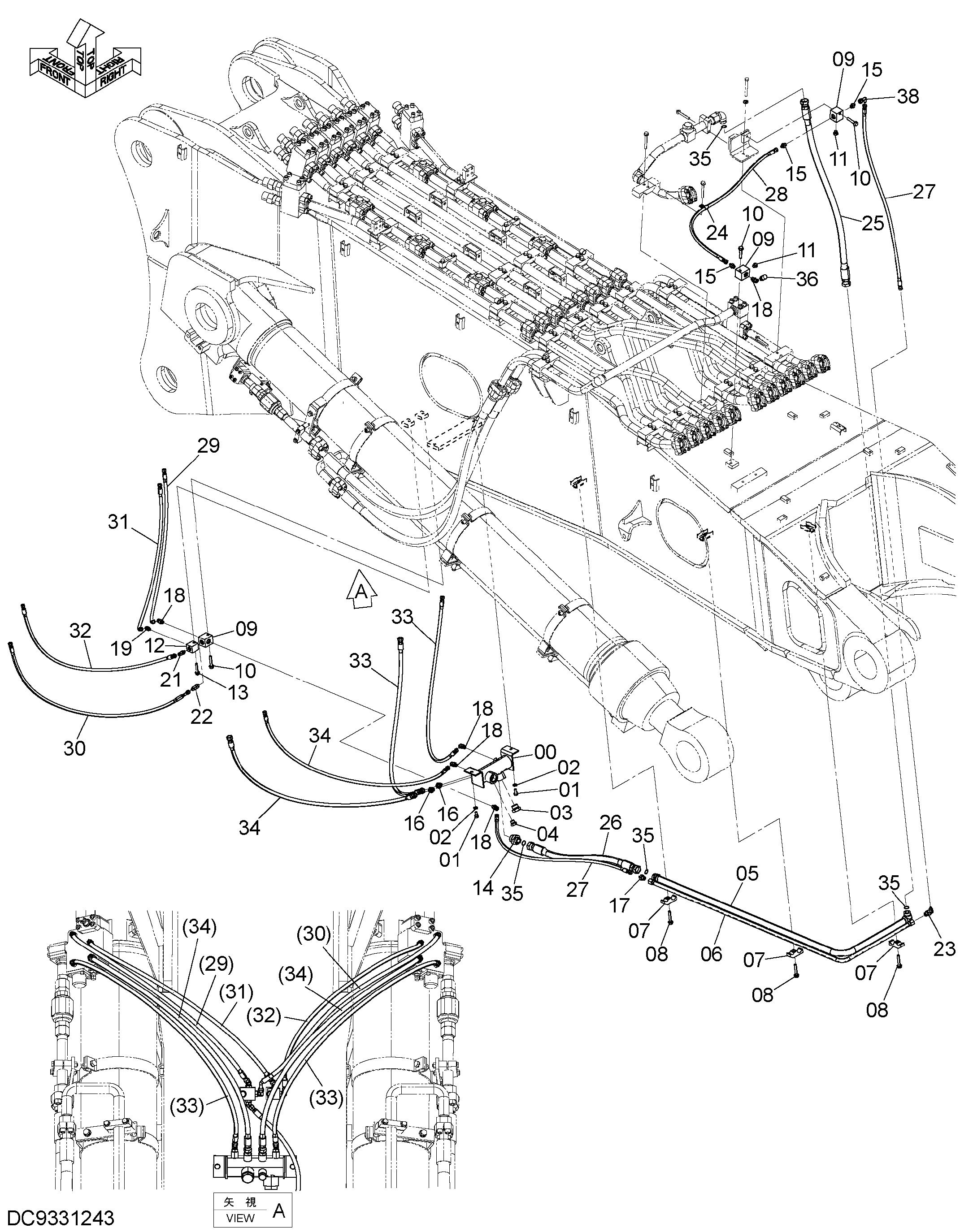

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела.)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042550 | Коллектор | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | A885008 | Пробка | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | A885004 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 8128170 | Трубка | 1 |
| 06 | 8128171 | Трубка | 1 |
| 07 | 4628783 | Хомут трубки | 3 |
| 08 | J271270 | Болт с шайбой | 3 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4251601 | Блок | 3 |
| 10 | J271265 | Болт с шайбой | 3 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | A885003 | Пробка | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4335378 | Блок | 1 |
| 13 | J271260 | Болт с шайбой | 1 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4272493 | Адаптер | 1 |
| 15 | A852133 | Адаптер | 3 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852233 | Угловой штуцер | 5 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852222 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852343 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4190253 | Зажим | 1 |
| 25 | 4609061 | Шланг | 1 |
| 26 | 4208455 | Шланг | 1 |
| 27 | 4696392 | Шланг | 2 |
| 28 | 4214487 | Шланг | 1 |
| 29 | 4732613 | Шланг | 1 |
| 30 | 4732614 | Шланг | 1 |
| 31 | 4732615 | Шланг | 1 |
| 32 | 4706852 | Шланг | 1 |
| 33 | 4732616 | Шланг | 2 |
| 34 | 4732617 | Шланг | 2 |
| 35 | 4187328 | Уплотнительное кольцо | 4 |
| 36 | 4223518 | Пробка унион | 1 |
| 38 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
