Водяные трубопроводы (верхний рукоять 4.65m) — HITACHI ZX1800K-3

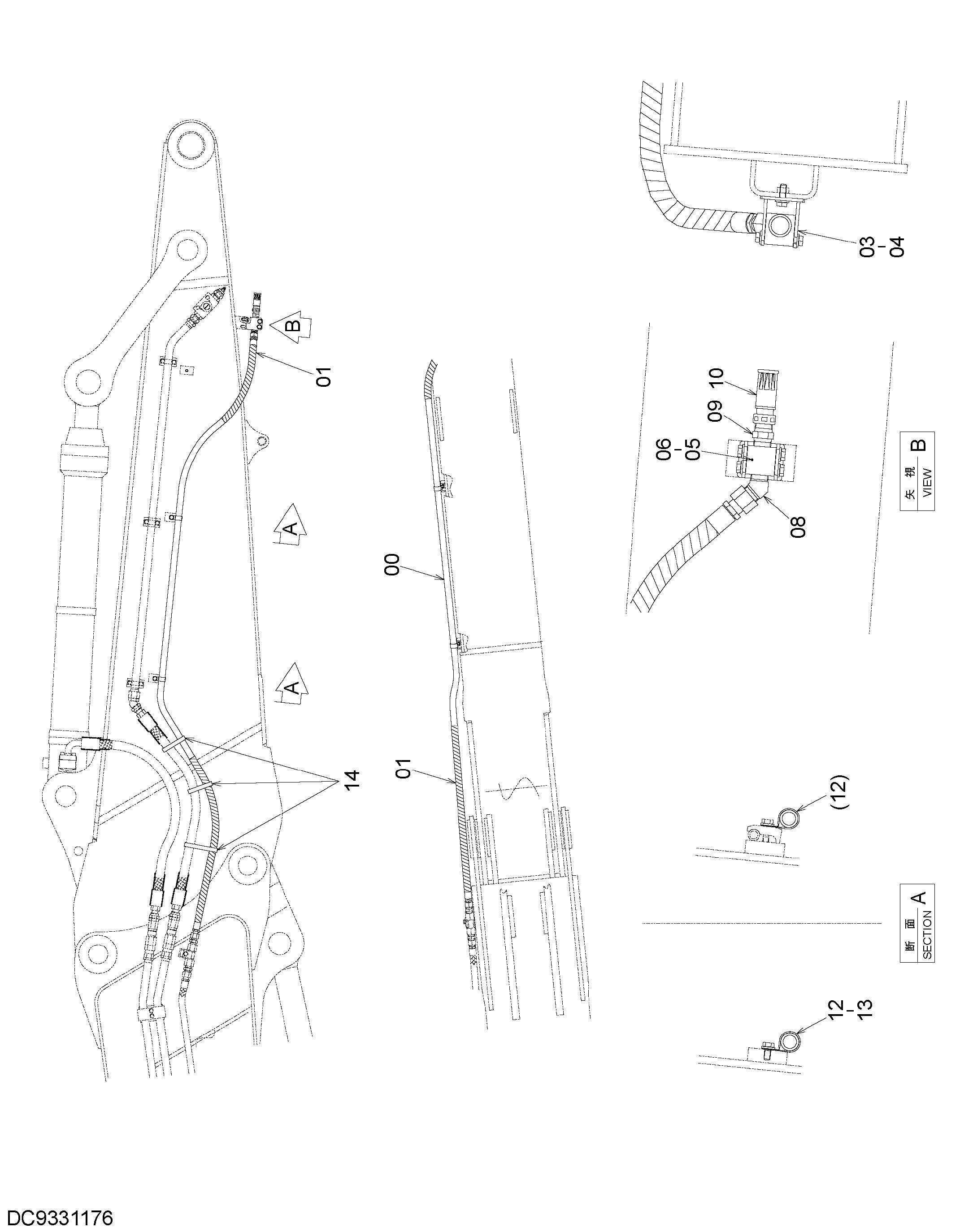

Заводская схема «Водяные трубопроводы (верхний рукоять 4.65m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641672 | Шланг | 1 |
| 01 | 4327294 | Защитный кожух | 3 |
| 03 | 8092688 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 2 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4615170 | Блок | 1 |
| 06 | J271230 | Болт с шайбой | 4 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 94-1505 | Угловой штуцер | 1 |
| 09 | 94-1705 | Адаптер | 1 |
| 10 | 4648124 | Форсунка | 1 |
| 12 | 4190264 | Зажим | 2 |
| 13 | J271225 | Болт с шайбой | 2 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
