Вспомогательный трубопроводы (7m стрела) — HITACHI ZX1800K-3

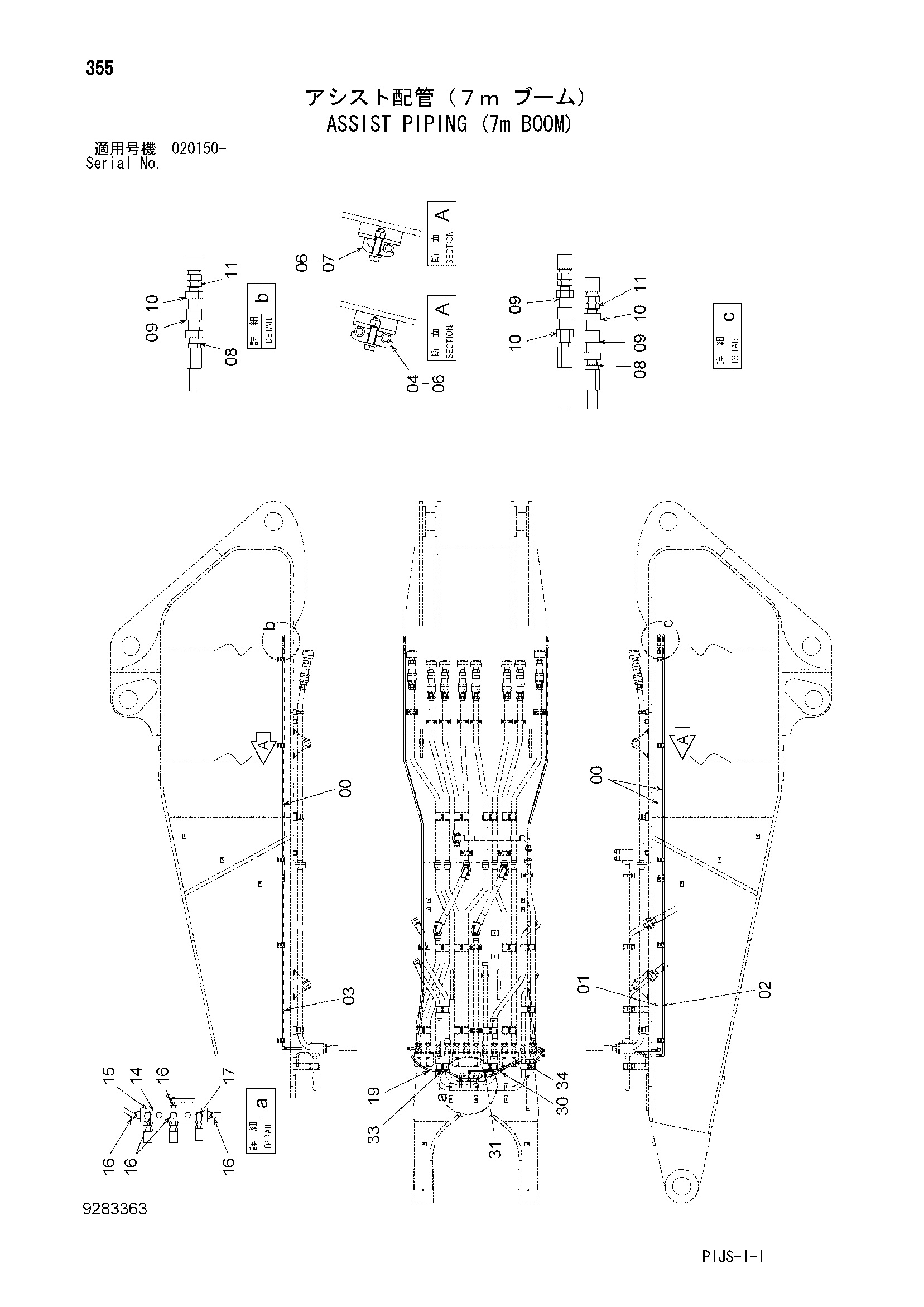

Заводская схема «Вспомогательный трубопроводы (7m стрела)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111233 | Трубка | 3 |
| 01 | 8111234 | Трубка | 1 |
| 02 | 8111235 | Трубка | 1 |
| 03 | 8111236 | Трубка | 1 |
| 04 | 4189858 | Хомут трубки | 5 |
| 06 | J271250 | Болт с шайбой | 10 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4190125 | Хомут трубки | 5 |
| 08 | 4234652 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4166110 | Самоуплотняющееся соединение | 3 |
| 10 | 4166235 | Самоуплотняющееся соединение | 3 |
| 11 | 4221287 | Адаптер | 3 |
| 14 | 3095408 | Блок | 1 |
| 15 | J271270 | Болт с шайбой | 2 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A852334 | Угловой штуцер | 5 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4452632 | Шланг | 1 |
| 30 | 4363138 | Шланг | 1 |
| 31 | 4658088 | Шланг | 1 |
| 33 | 4190273 | Зажим | 1 |
| 34 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
