Вспомогательный трубопроводы (5.6m рукоять) — HITACHI ZX1800K-3

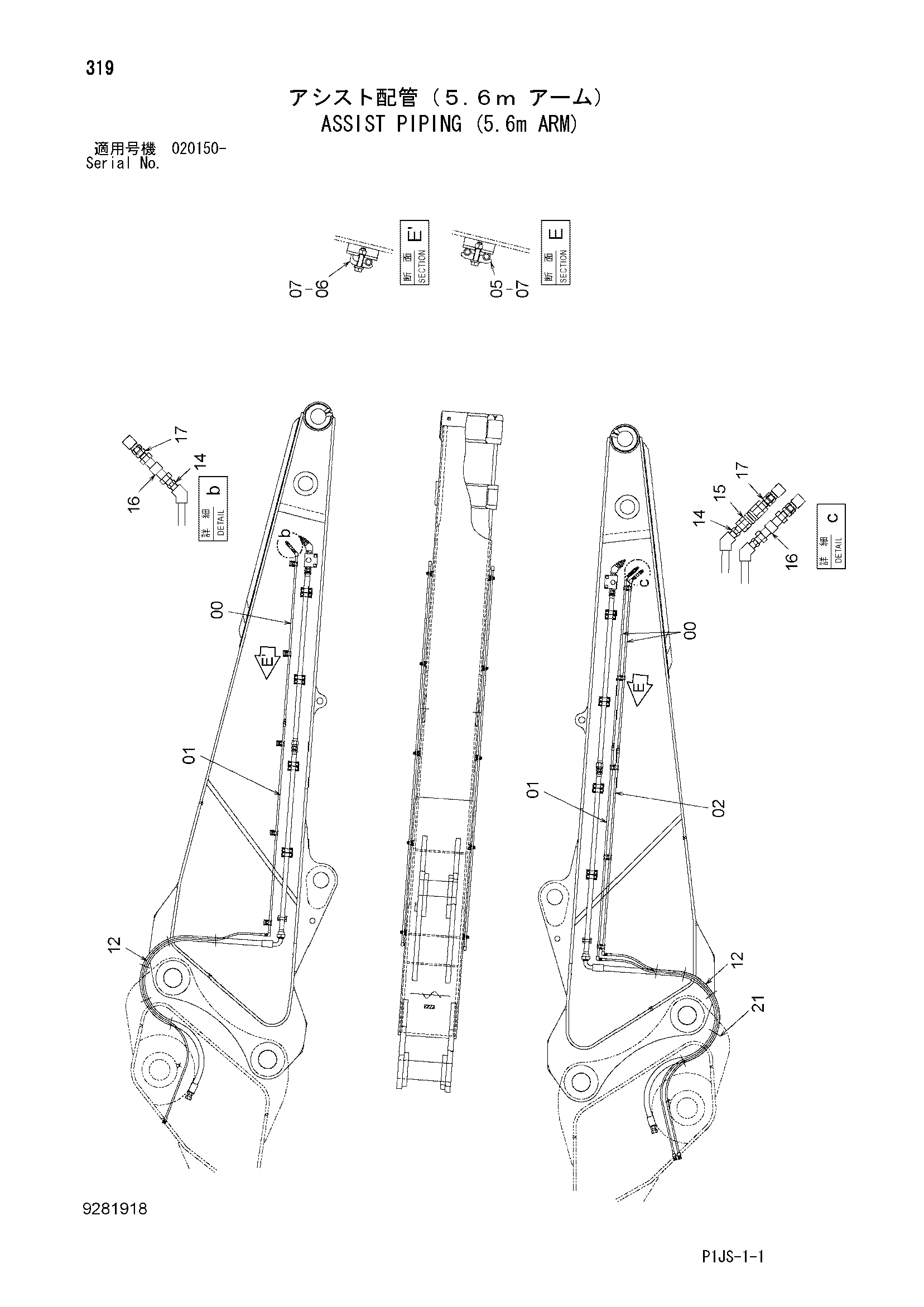

Заводская схема «Вспомогательный трубопроводы (5.6m рукоять)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768504 | Трубка | 3 |
| 01 | 9768502 | Трубка | 2 |
| 02 | 9768503 | Трубка | 1 |
| 05 | 4189858 | Хомут трубки | 5 |
| 06 | 4190124 | Хомут трубки | 5 |
| 07 | J271250 | Болт с шайбой | 10 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 12 | 4444227 | Шланг | 3 |
| 14 | 94-1702 | Адаптер | 3 |
| 15 | 4232933 | Самоуплотняющееся соединение | 1 |
| 15A | 4644532 | Пылезащитный колпачок | 1 |
| 15B | 4644533 | Пылезащитный колпачок | 1 |
| 16 | 4059552 | Самоуплотняющееся соединение | 2 |
| 16A | 4644532 | Пылезащитный колпачок | 1 |
| 16B | 4644533 | Пылезащитный колпачок | 1 |
| 17 | 94-1302 | Адаптер | 3 |
| 21 | 4449247 | Хомут шланга | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
