Гидролинии рабочего оборудования (верхний рукоять 11.3m) — HITACHI ZX1800K-3

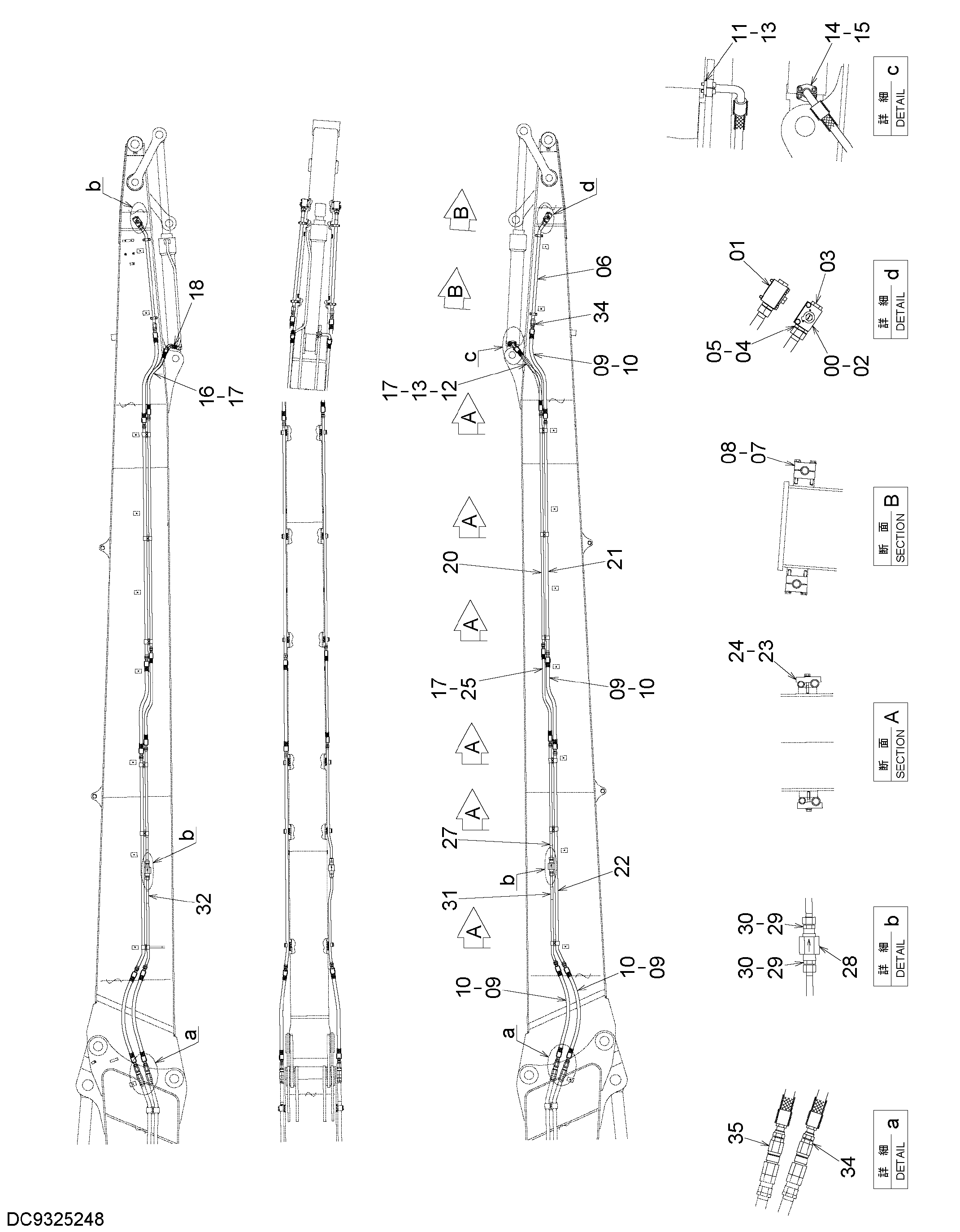

Заводская схема «Гидролинии рабочего оборудования (верхний рукоять 11.3m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 2 |
| 01 | 4708806 | Регулировочная шайба | 5 |
| 02 | J271080 | Болт с шайбой | 4 |
| 02A | J901080 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4113926 | Пробка | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4205196 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 06 | 8094389 | Трубка | 2 |
| 07 | 4334363 | Хомут трубки | 8 |
| 08 | J271290 | Болт с шайбой | 8 |
| 08A | J901290 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4613481 | Шланг | 8 |
| 10 | 4187328 | Уплотнительное кольцо | 16 |
| 11 | 4709635 | Проставка | 1 |
| 12 | 4707886 | Шланг | 1 |
| 13 | 966993 | Уплотнительное кольцо | 2 |
| 14 | 4085560 | Разъёмный фланец | 2 |
| 15 | J781245 | Болт с внутренним шестигранником | 4 |
| 16 | 4696998 | Шланг | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 7 |
| 18 | A853166 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 9761761 | Трубка | 2 |
| 21 | 9761762 | Трубка | 2 |
| 22 | 9773520 | Трубка | 2 |
| 23 | 4612394 | Хомут трубки | 12 |
| 24 | J271270 | Болт с шайбой | 24 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4613482 | Шланг | 2 |
| 27 | 9771678 | Трубка | 2 |
| 28 | 9075046 | Клапан слов обратный | 2 |
| 29 | A853188 | Адаптер | 4 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 4 |
| 31 | 8125074 | Трубка | 1 |
| 32 | 8125075 | Трубка | 1 |
| 34 | A853188 | Адаптер | 4 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4725439 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
