Гидролинии рабочего оборудования (рукоять 5.5m) — HITACHI ZX1800K-3

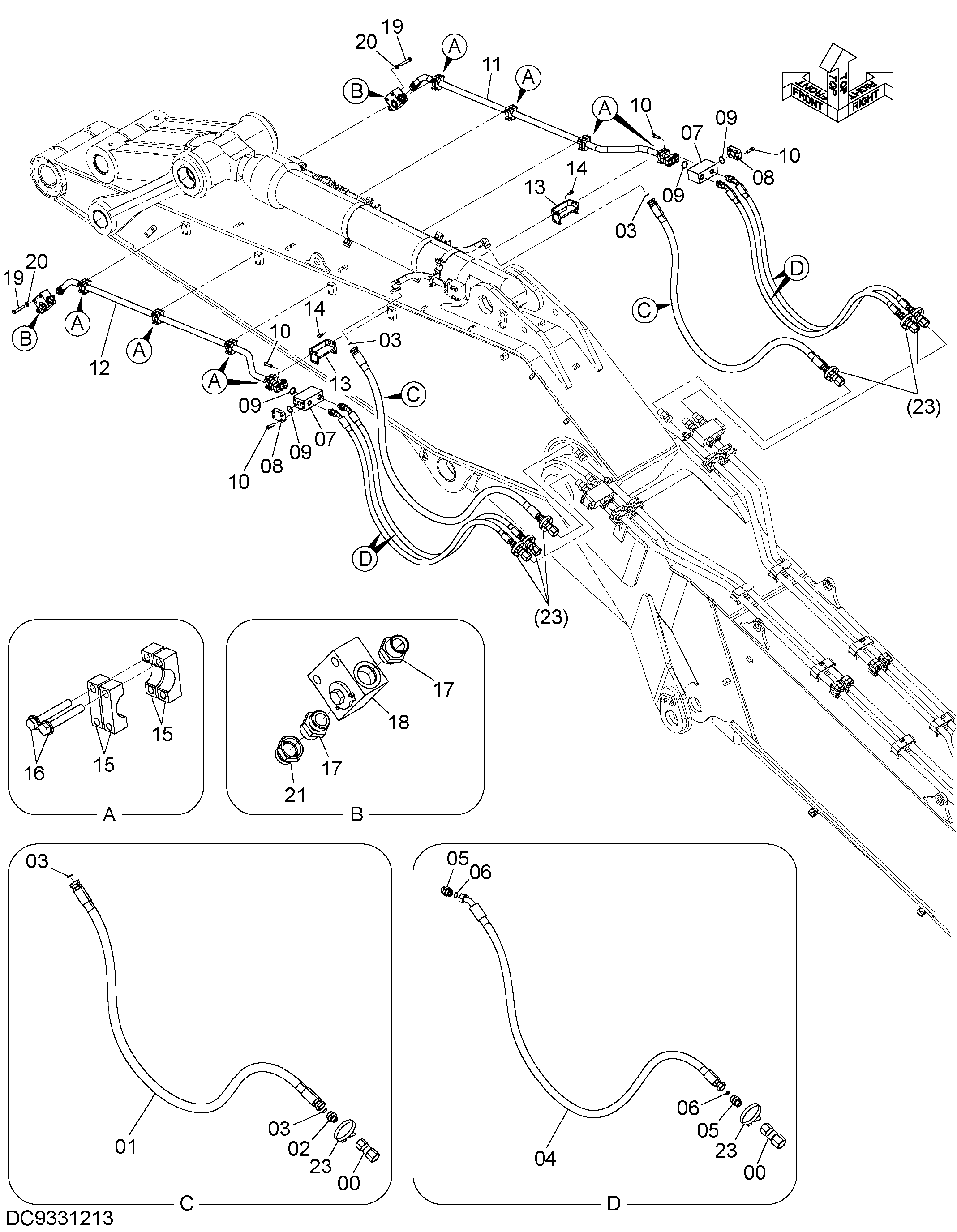

Заводская схема «Гидролинии рабочего оборудования (рукоять 5.5m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4725439 | Самоуплотняющееся соединение | 6 |
| 01 | 4732579 | Шланг | 2 |
| 02 | A853180 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4187329 | Уплотнительное кольцо | 4 |
| 04 | 4732580 | Шланг | 4 |
| 05 | A853188 | Адаптер | 8 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 8 |
| 07 | 3119810 | Блок | 2 |
| 08 | 4091297 | Крышка | 2 |
| 09 | 4510169 | Уплотнительное кольцо | 4 |
| 10 | M341650 | Болт с внутренним шестигранником | 16 |
| 11 | 8128159 | Трубка | 1 |
| 12 | 8128160 | Трубка | 1 |
| 13 | 9774443 | Кронштейн | 2 |
| 14 | J271235 | Болт с шайбой | 8 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4334364 | Хомут трубки | 32 |
| 16 | J271285 | Болт с шайбой | 32 |
| 16A | J901285 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4042035 | Адаптер | 4 |
| 17A | 970860 | Уплотнительное кольцо | 1 |
| 18 | 4613489 | Запорный клапан | 2 |
| 19 | J901600 | Болт | 4 |
| 20 | J222016 | Шайба | 4 |
| 21 | 4254312 | Колпачок | 2 |
| 23 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
