Гидроцилиндр стрелы в сборе (1) — HITACHI ZX1800K-3

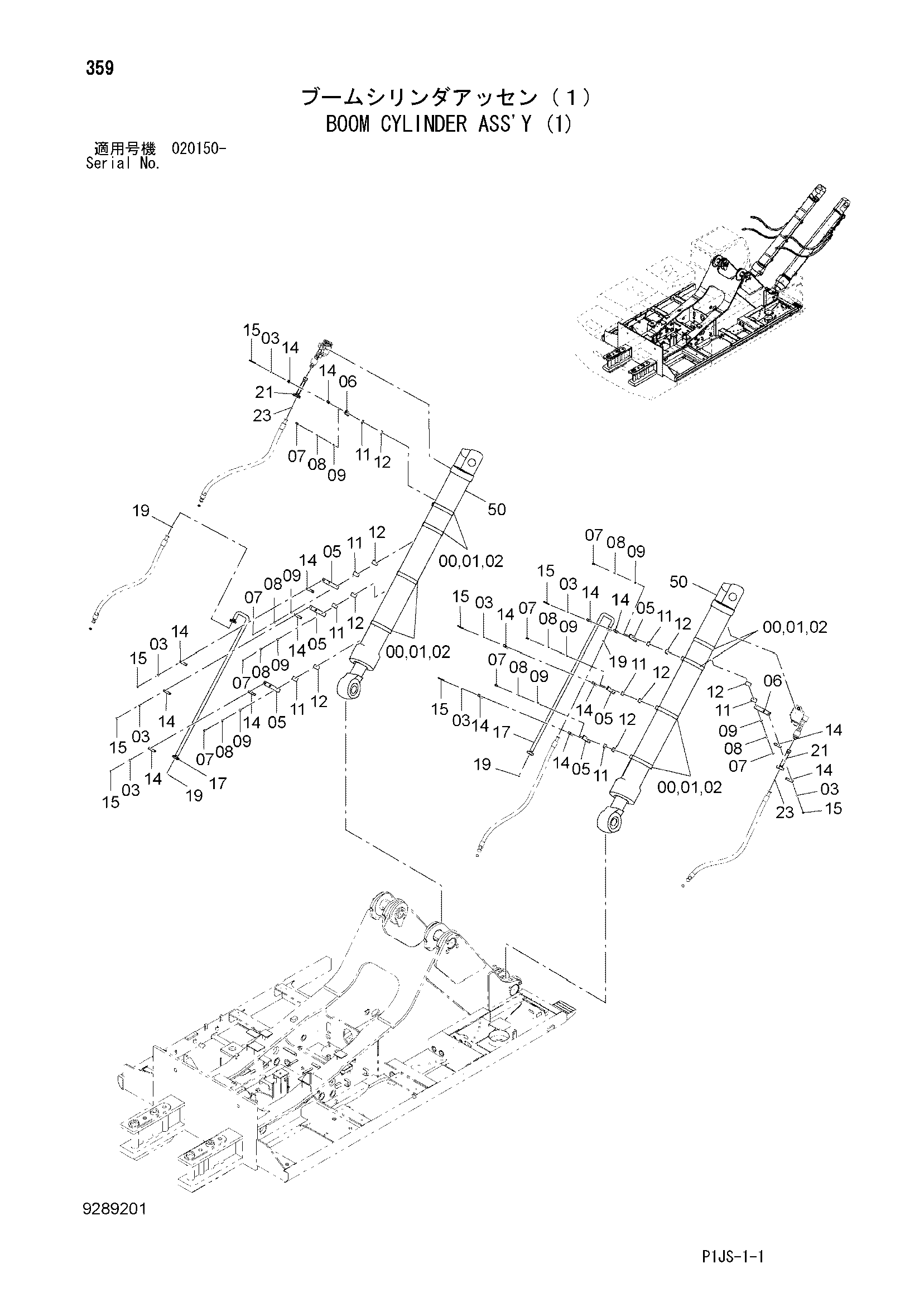

Заводская схема «Гидроцилиндр стрелы в сборе (1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4682762 | Лента | 8 |
| 01 | 4682763 | Лента | 8 |
| 02 | J901450 | Болт | 16 |
| 03 | A590914 | Пружинная шайба | 16 |
| 05 | 9769262 | Кронштейн | 6 |
| 06 | 9769293 | Кронштейн | 2 |
| 07 | J901435 | Болт | 8 |
| 08 | A590914 | Пружинная шайба | 8 |
| 09 | J222014 | Шайба | 8 |
| 11 | 4682765 | Регулировочная шайба 1.2mm | 1 |
| 12 | 4682766 | Регулировочная шайба 2.3mm | 1 |
| 14 | 4645250 | Хомут трубки | 16 |
| 15 | J271200 | Болт с шайбой | 16 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 8112968 | Трубка | 2 |
| 19 | 4508805 | Уплотнительное кольцо | 4 |
| 21 | 9767899 | Адаптер | 2 |
| 23 | 4510169 | Уплотнительное кольцо | 2 |
| 50 | 4601867 | Гидроцилиндр стрелы | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
