Нижний стрела палец — HITACHI ZX1800K-3

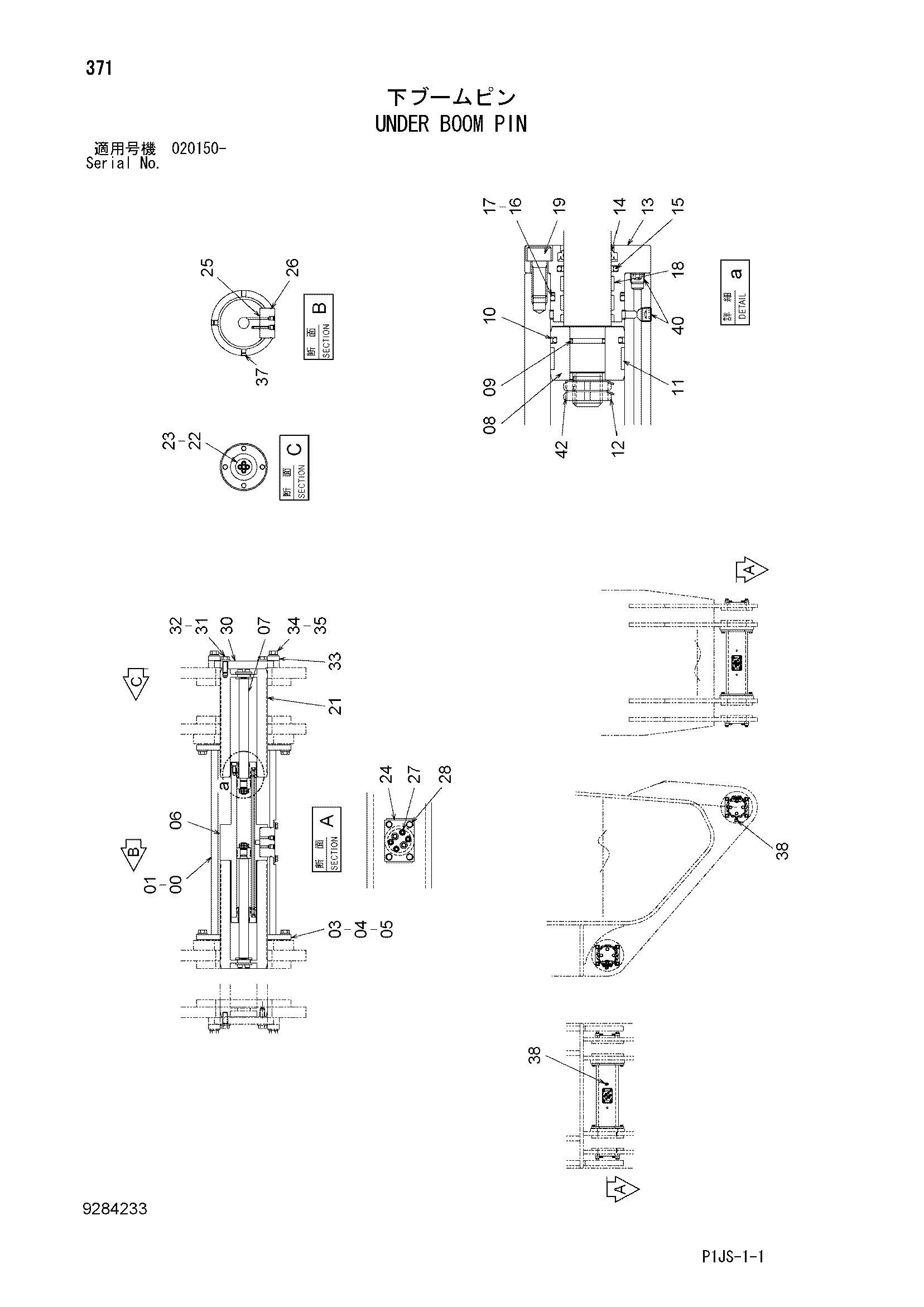

Заводская схема «Нижний стрела палец» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7053602	Кронштейн	1
01	J921650	Болт	12
02	J222016	Шайба	12
03	4675330	Регулировочная шайба 0.5mm	6
04	4675331	Регулировочная шайба 1.0mm	8
05	4674668	Регулировочная шайба 2.0mm	4
06	2054693	Трубка	1
07	3110997	Шток	2
08	4675320	Кольцо	2
09	984338	Уплотнительное кольцо	2
10	4675325	Манжета	2
11	4675328	Кольцо	2
12	4675324	Стопорная гайка	4
13	3110998	Блок	2
14	4675327	Пылезащитное уплотнение	2
15	4675326	Манжета	2
16	953613	Уплотнительное кольцо	2
17	4059562	Опорное кольцо	2
18	4675329	Кольцо	4
19	J781025	Болт с внутренним шестигранником	12
21	3110993	Палец	2
22	4675321	Пластина	2
23	J781016	Болт с внутренним шестигранником	8
24	3110999	Блок	1
25	985100	Уплотнительное кольцо	2
26	A810095	Уплотнительное кольцо	1
27	J781050	Болт с внутренним шестигранником	4
28	J271020	Болт с шайбой	4
28A	J901020	Болт	1
28B	J222010	Шайба	1
30	4675322	Пластина	2
31	J921645	Болт	8
32	J222016	Шайба	8
33	4675323	Пластина	4
34	J921635	Болт	8
35	J222016	Шайба	8
37	94-2012	Пробка	4
38	94-0631	Угловой штуцер	1
40	94-2010	Пробка	4
42	4680564	Шайба подшипник.	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
