Лубликате трубопроводы (адаптер стрела 6.7m) — HITACHI ZX1800K-3

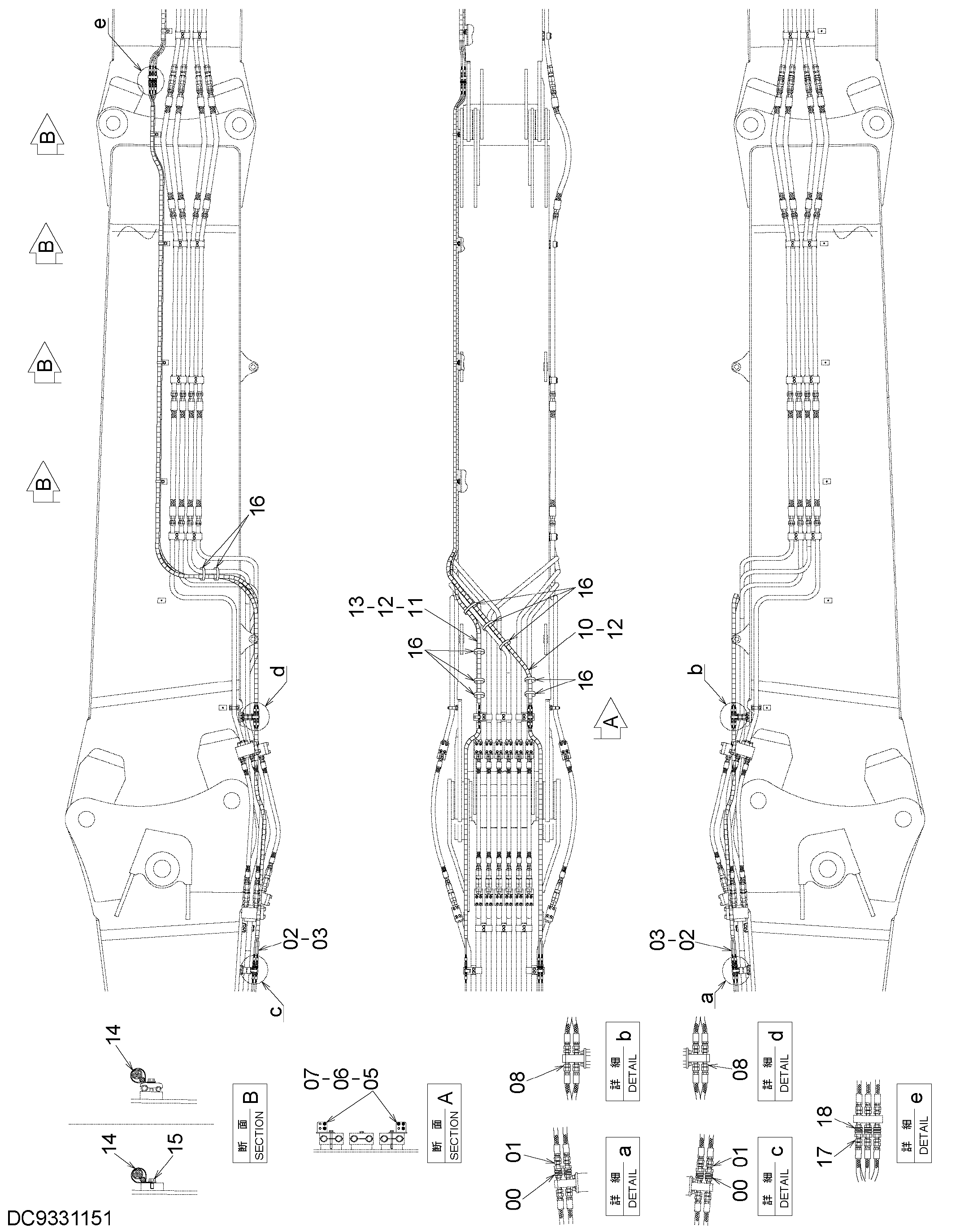

Заводская схема «Лубликате трубопроводы (адаптер стрела 6.7m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 5 |
| 01 | 4154651 | Адаптер | 5 |
| 02 | 4269812 | Шланг | 5 |
| 03 | 4487204 | Защитный кожух | 5 |
| 05 | 9761799 | Блок | 2 |
| 06 | J901202 | Болт | 4 |
| 07 | A590112 | Плоская шайба | 4 |
| 08 | 4154651 | Адаптер | 10 |
| 10 | 4608152 | Шланг | 3 |
| 11 | 4706036 | Шланг | 2 |
| 12 | 4487204 | Защитный кожух | 2 |
| 13 | 4487203 | Защитный кожух | 2 |
| 14 | 4193848 | Зажим | 4 |
| 15 | J271225 | Болт с шайбой | 4 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4121859 | Ленточный зажим | 15 |
| 17 | 4154651 | Адаптер | 5 |
| 18 | 4613333 | Самоуплотняющееся соединение | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
