Напорные трубопроводы — HITACHI ZX1800K-3

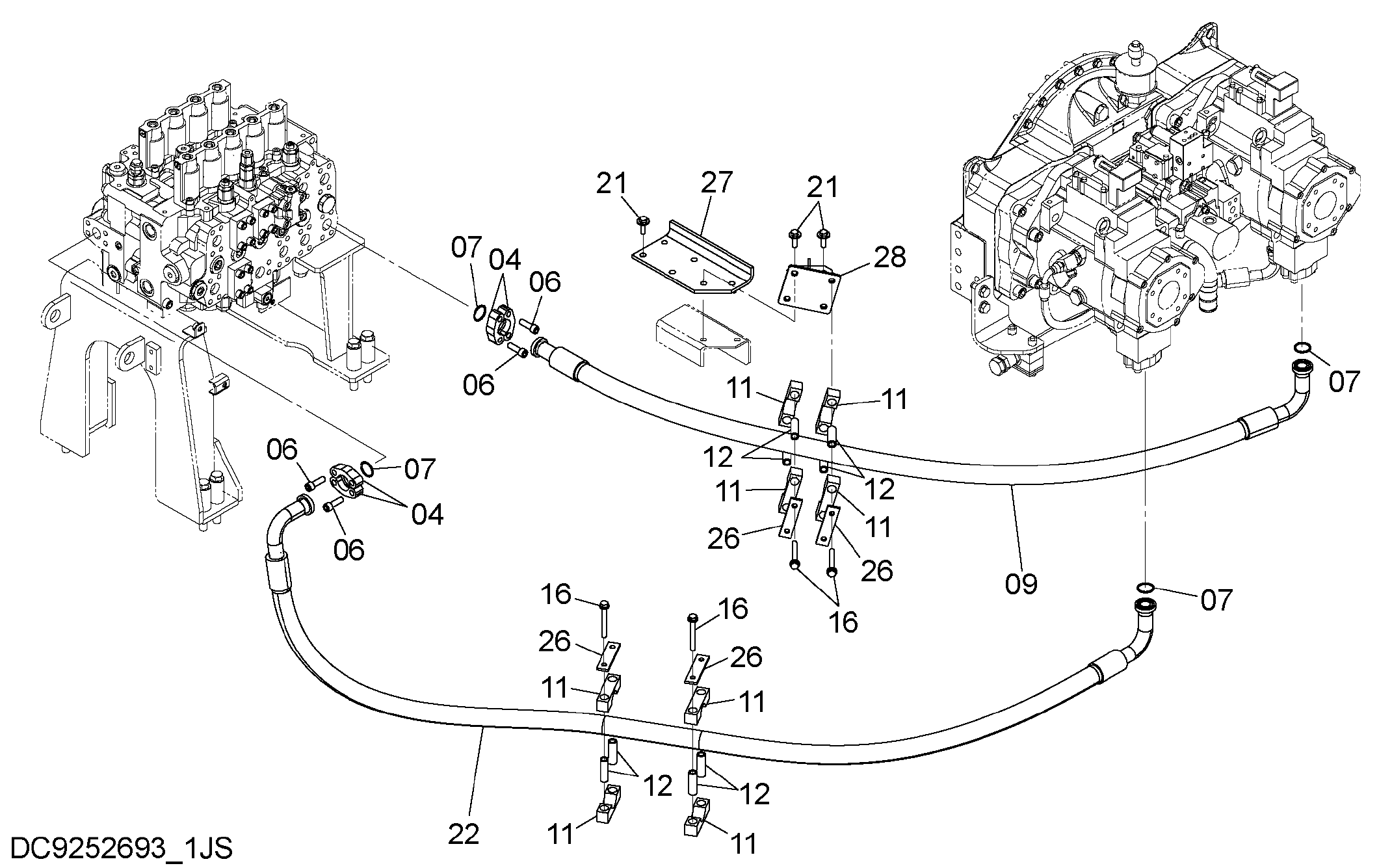

Заводская схема «Напорные трубопроводы» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4089703 | Разъёмный фланец | 4 |
| 06 | M341445 | Болт с внутренним шестигранником | 8 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 09 | 4639976 | Шланг | 1 |
| 11 | 4207036 | Хомут | 8 |
| 12 | 4207037 | Проставка | 8 |
| 16 | J271200 | Болт с шайбой | 8 |
| 16A | J901200 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 21 | J281240 | Болт с шайбой | 6 |
| 21A | J901240 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 4698312 | Шланг | 1 |
| 26 | 4207038 | Пластина | 4 |
| 27 | 8101942 | Кронштейн | 1 |
| 28 | 8101653 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
