Выключатель короб — HITACHI ZX1800K-3

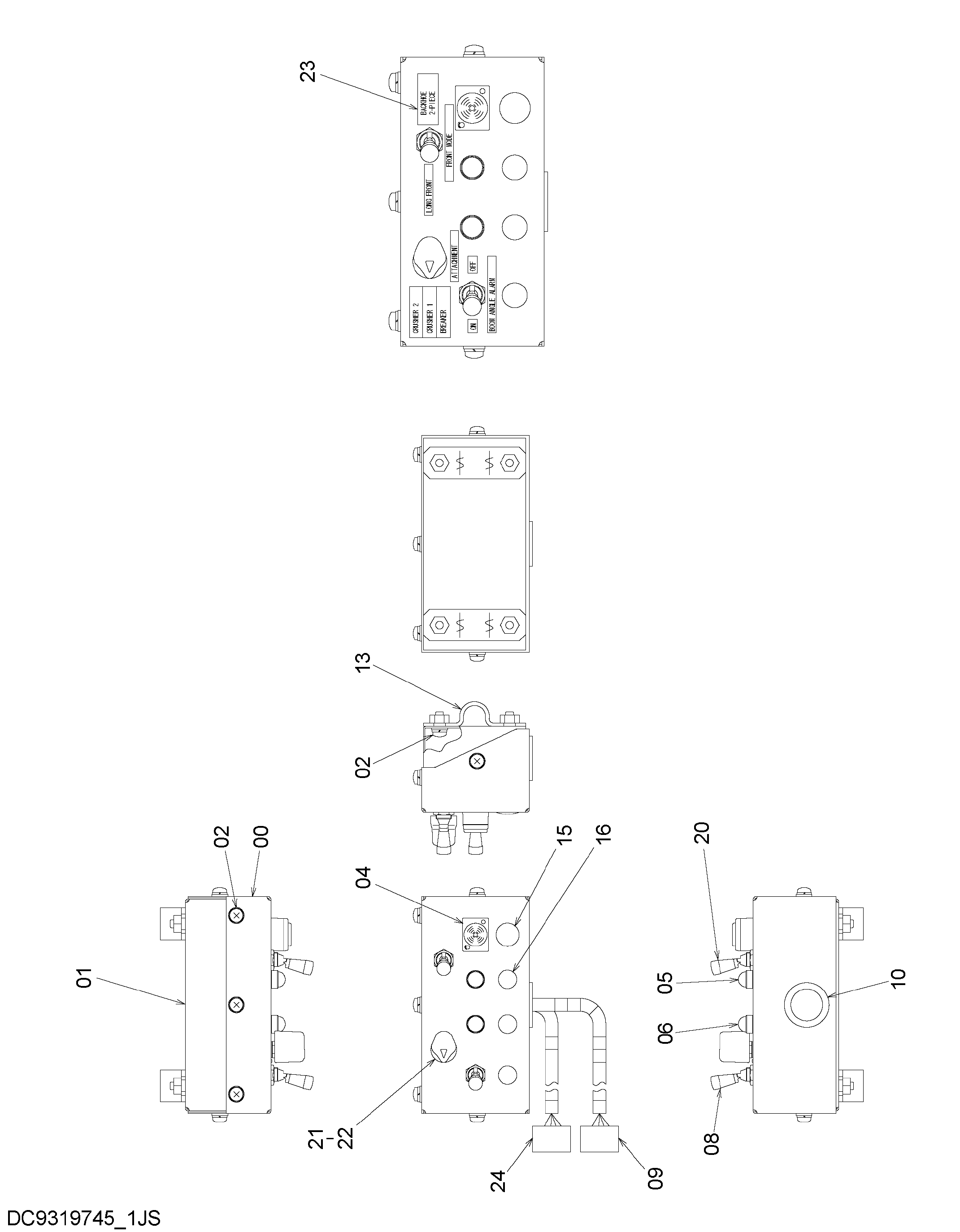

Заводская схема «Выключатель короб» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2054465 | Крышка | 1 |
| 01 | 7052609 | Крышка | 1 |
| 02 | J680616 | Винт с шайбой | 9 |
| 04 | 4335063 | Зуммер | 1 |
| 05 | 4454304 | Фонарь | 1 |
| 06 | 4454303 | Фонарь | 1 |
| 08 | 4631575 | Выключатель | 1 |
| 09 | 3104191 | Жгут проводов | 1 |
| 10 | 4235210 | Резиновая втулка | 1 |
| 13 | 9767857 | Хомут трубки | 2 |
| 15 | 4453507 | Колпачок | 1 |
| 16 | 4453512 | Колпачок | 3 |
| 20 | 4372201 | Выключатель | 1 |
| 21 | 4366381 | Выключатель поворотный | 1 |
| 22 | 4338498 | Ручка | 1 |
| 23 | 4663536 | Информационная табличка | 1 |
| 24 | 3110472 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
