Лубрикатор короб — HITACHI ZX1800K-3

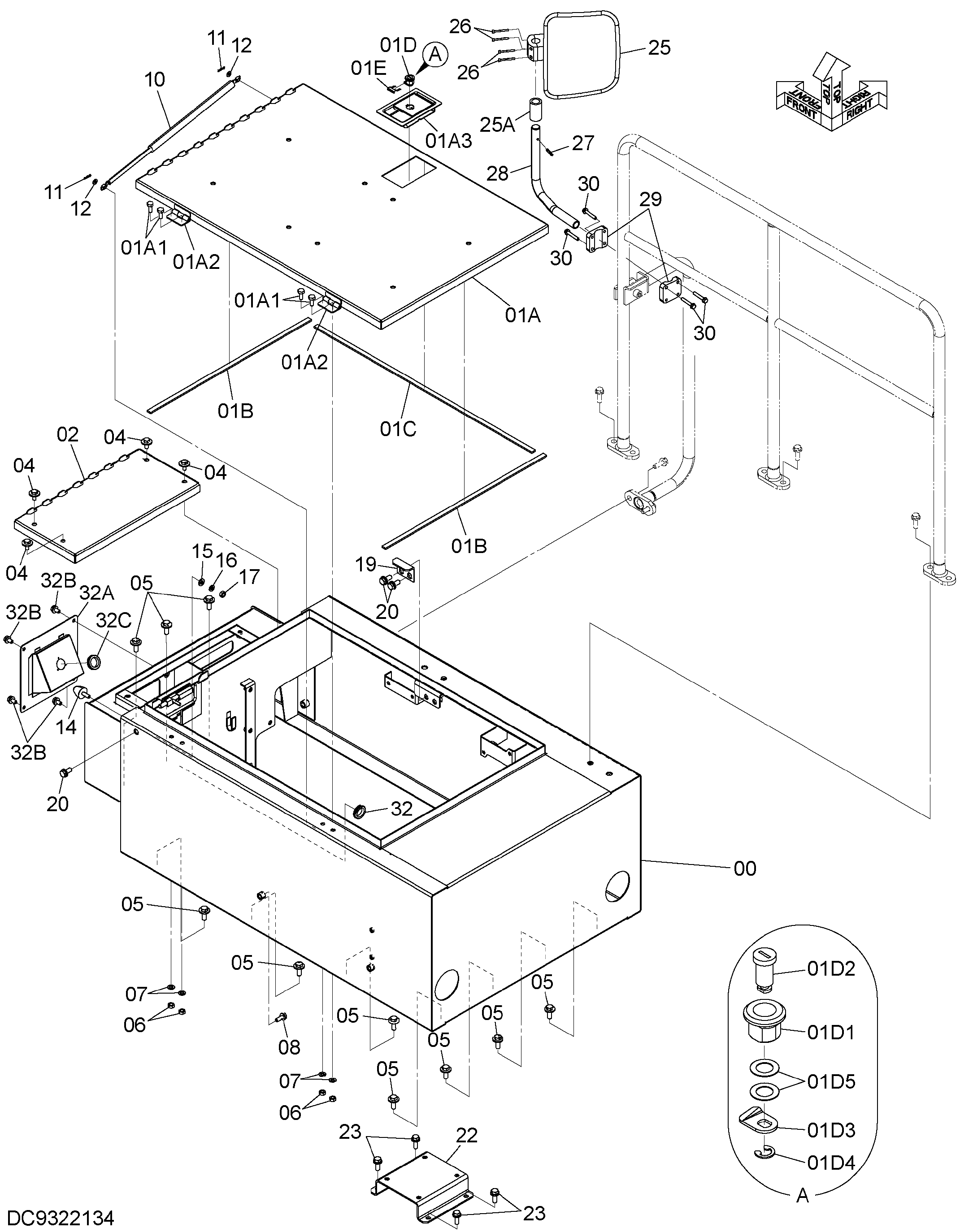

Заводская схема «Лубрикатор короб» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013613 | Крышка | 1 |
| 01 | 7060261 | Крышка | 1 |
| 01A | 6028718 | Крышка | 1 |
| 01A1 | J901025 | Болт | 4 |
| 01A2 | 9746541 | Петля | 2 |
| 01A3 | 4409395 | Замок | 1 |
| 01B | 4724392 | Резиновая прокладка | 2 |
| 01C | 4724393 | Резиновая прокладка | 1 |
| 01D | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01D1 | 4461339 | Корпус | 1 |
| 01D2 | 4461338 | Шпонка | 1 |
| 01D3 | 4461340 | Пластина | 1 |
| 01D4 | 4461337 | Кольцо | 1 |
| 01D5 | 4461341 | Шайба | 2 |
| 01E | 4461342 | Зажим | 1 |
| 02 | 7060509 | Крышка | 1 |
| 04 | J281025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | J281235 | Болт с шайбой | 10 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | J271030 | Болт с шайбой | 1 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4344047 | Гидроцилиндр | 1 |
| 11 | 4022697 | Стопорный палец | 2 |
| 12 | A590108 | Плоская шайба | 2 |
| 14 | 4204586 | Ограничитель | 1 |
| 15 | J222010 | Шайба | 1 |
| 16 | A590910 | Пружинная шайба | 1 |
| 17 | J950010 | Гайка | 1 |
| 19 | 4642400 | Ограничитель | 1 |
| 20 | J271230 | Болт с шайбой | 3 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 9773423 | Кронштейн | 1 |
| 23 | J271235 | Болт с шайбой | 4 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4418912 | Зеркало | 1 |
| 25A | 4653315 | Втулка | 1 |
| 26 | J780545 | Болт с внутренним шестигранником | 4 |
| 27 | 4144018 | Пружинный штифт | 1 |
| 28 | 8093733 | Стойка | 1 |
| 29 | 4376895 | Хомут | 1 |
| 30 | J260850 | Болт с шайбой | 4 |
| 30A | J900850 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | 9283381 | Дж-уп крышка детали | 1 |
| 32A | 7036209 | Кронштейн | 1 |
| 32B | J271020 | Болт с шайбой | 4 |
| 32B1 | J901020 | Болт | 1 |
| 32B2 | J222010 | Шайба | 1 |
| 32C | 4217639 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
