Каталог запчастей HITACHI
Электрооборудование (7) — HITACHI ZX1800K-3

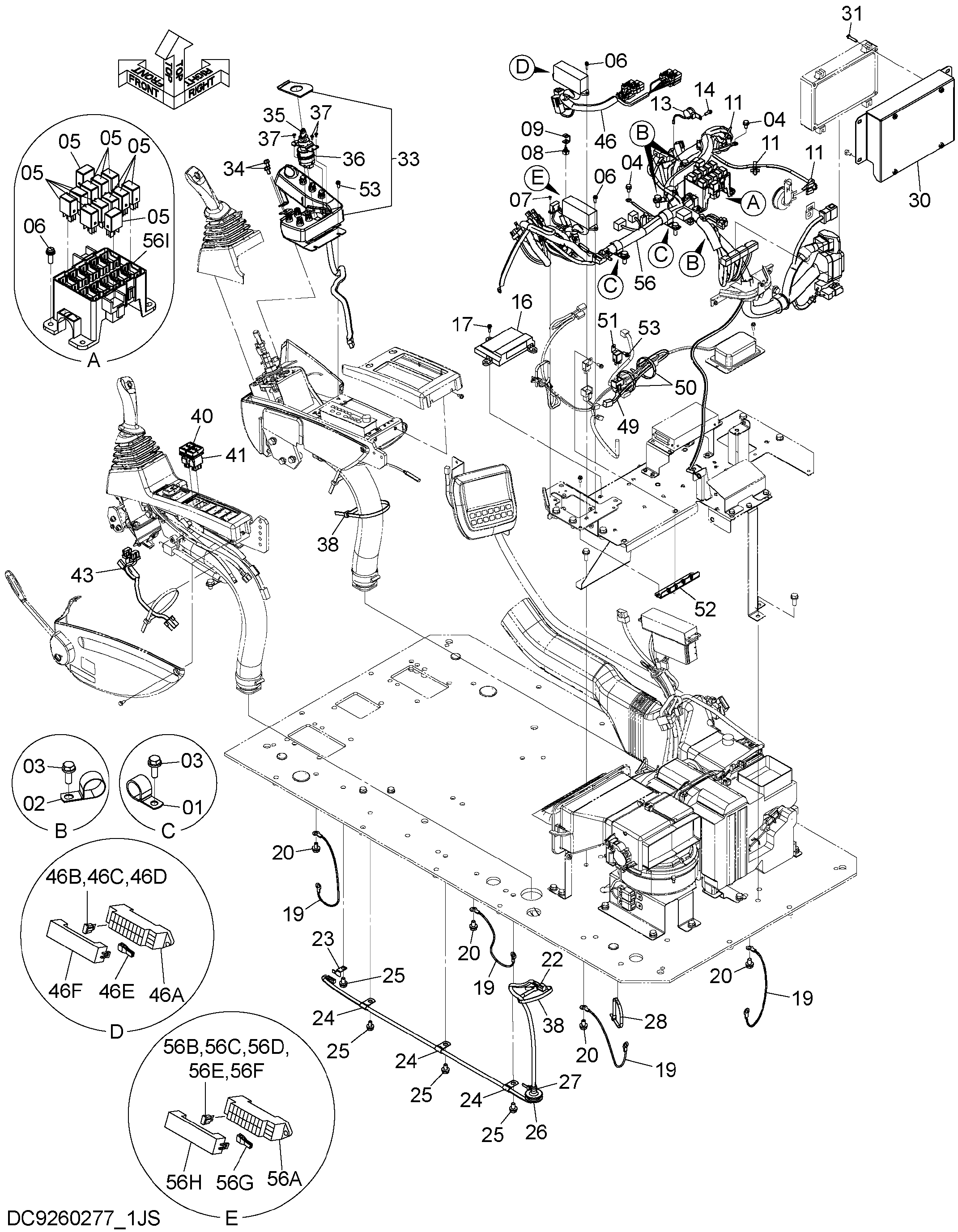

Заводская схема «Электрооборудование (7)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192035 | Зажим | 2 |
| 02 | 4190264 | Зажим | 3 |
| 03 | J271030 | Болт с шайбой | 5 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J260816 | Болт с шайбой | 2 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4436534 | Реле | 12 |
| 06 | J460620 | Винт с шайбой | 8 |
| 07 | J460310 | Винт с шайбой | 2 |
| 08 | 4359384 | Выключатель | 1 |
| 09 | 4367375 | Кронштейн | 1 |
| 11 | 4254600 | Зажим | 3 |
| 13 | 4297188 | Зуммер | 1 |
| 14 | J460620 | Винт с шайбой | 1 |
| 16 | 4631129 | Контроллер | 1 |
| 17 | J460620 | Винт с шайбой | 3 |
| 19 | 4464075 | Жгут проводов | 4 |
| 20 | J271020 | Болт с шайбой | 4 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4640410 | Жгут проводов | 1 |
| 23 | 4257159 | Кронштейн | 1 |
| 24 | 4190261 | Зажим | 3 |
| 25 | J271020 | Болт с шайбой | 4 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4638604 | Резиновая втулка | 1 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 30 | 7049302 | Крышка | 1 |
| 31 | J460635 | Винт с шайбой | 4 |
| 33 | 4631128 | Выключатель | 1 |
| 33A | 4482656 | Диал | 1 |
| 33B | 4483208 | Ручка | 5 |
| 34 | J260816 | Болт с шайбой | 2 |
| 34A | J900816 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 3106928 | Кронштейн | 1 |
| 37 | 4361800 | Самонарезающий винт | 3 |
| 38 | 4121859 | Ленточный зажим | 2 |
| 40 | 4651742 | Выключатель | 1 |
| 41 | 4651743 | Выключатель | 1 |
| 43 | 3107724 | Жгут проводов | 1 |
| 46 | 2053507 | Жгут проводов | 1 |
| 46A | 4456735 | Короб предохранитель | 1 |
| 46B | 4428910 | Предохранитель | 3 |
| 46C | 4428911 | Предохранитель | 9 |
| 46D | 4436736 | Предохранитель | 1 |
| 46E | 4436737 | Пуллер | 1 |
| 46F | 4648583 | Крышка | 1 |
| 49 | 4632799 | Жгут проводов | 1 |
| 50 | 4055312 | Ленточный зажим | 2 |
| 51 | 4414207 | Реле | 1 |
| 52 | 8100850 | Кронштейн | 1 |
| 53 | J460616 | Винт с шайбой | 3 |
| 56 | YA00001959 | Жгут проводов | 1 |
| 56A | 4456735 | Короб предохранитель | 1 |
| 56B | 4428910 | Предохранитель | 8 |
| 56C | 4428911 | Предохранитель | 8 |
| 56D | 4438015 | Предохранитель | 1 |
| 56E | 4436736 | Предохранитель | 2 |
| 56F | 4639136 | Предохранитель | 1 |
| 56G | 4436737 | Пуллер | 1 |
| 56H | 4654555 | Квер | 1 |
| 56I | 4427429 | Короб реле | 1 |
| 56J | 4456778 | Диод | 5 |
| 56K | 4611526 | Диод | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
