Вентилятор привод (для радиатор) — HITACHI ZX1800K-3

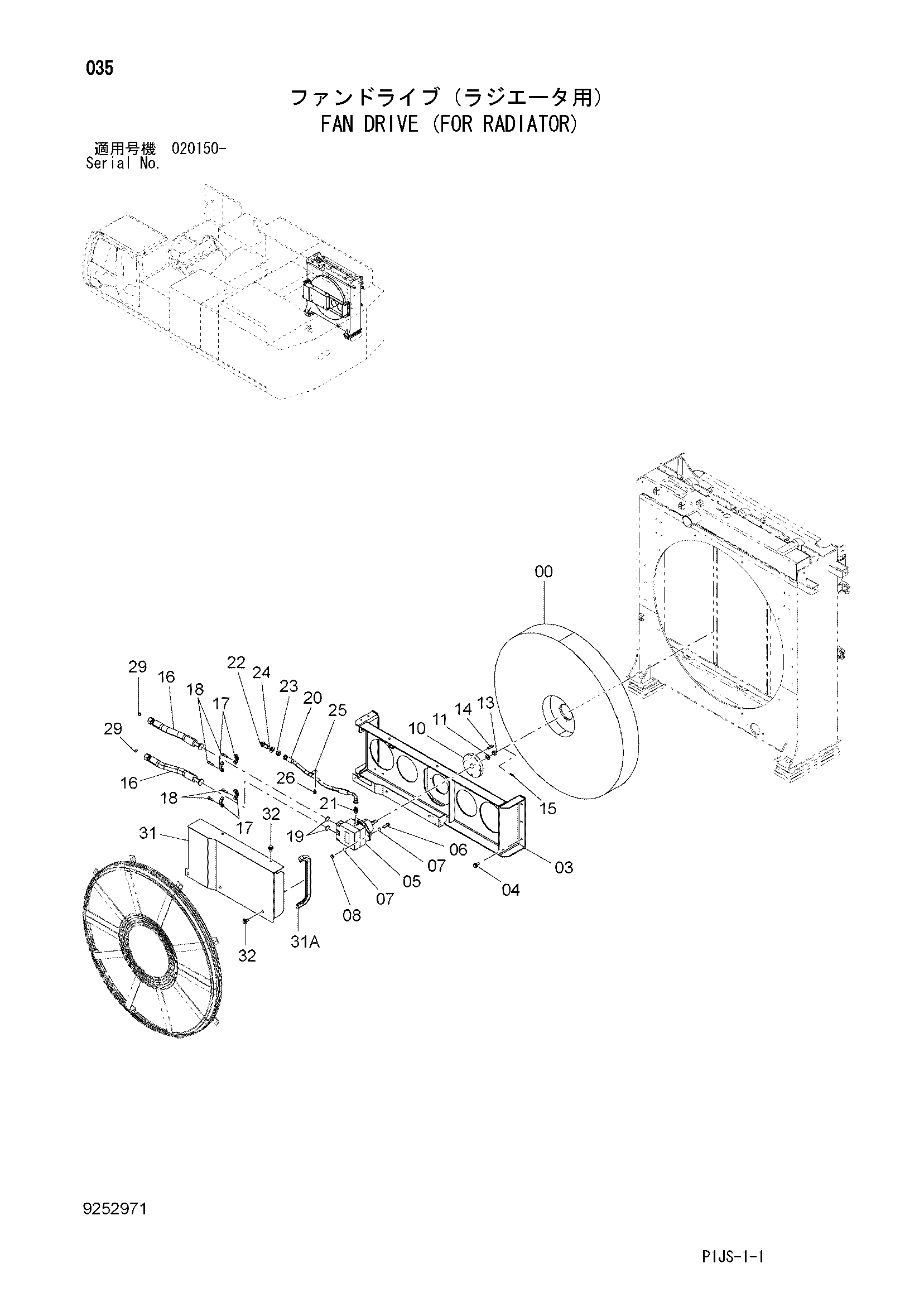

Заводская схема «Вентилятор привод (для радиатор)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4636721 | Вентилятор | 1 |
| 03 | 7048518 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 6 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4634936 | Гидромотор | 1 |
| 06 | J921240 | Болт | 2 |
| 07 | A590112 | Плоская шайба | 4 |
| 08 | J950012 | Гайка | 2 |
| 10 | 4637864 | Муфта | 1 |
| 11 | J222016 | Шайба | 1 |
| 13 | J953016 | Гайка | 1 |
| 14 | M341030 | Болт с внутренним шестигранником | 4 |
| 15 | 4022701 | Стопорный палец | 1 |
| 16 | 4637942 | Шланг | 2 |
| 17 | 986910 | Разъёмный фланец | 4 |
| 18 | M341030 | Болт с внутренним шестигранником | 8 |
| 19 | 971489 | Уплотнительное кольцо | 2 |
| 20 | 4282549 | Шланг | 1 |
| 21 | 4489342 | Адаптер | 1 |
| 21A | 4506416 | Уплотнительное кольцо | 1 |
| 22 | 4315207 | Адаптер | 1 |
| 23 | 4465189 | Гайка | 1 |
| 24 | A590120 | Плоская шайба | 1 |
| 25 | 4190274 | Зажим | 1 |
| 26 | J271020 | Болт с шайбой | 1 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 2 |
| 31 | 8104307 | Крышка | 1 |
| 31A | 4644056 | Резиновая прокладка | 1 |
| 32 | J281230 | Болт с шайбой | 5 |
| 32A | J901230 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
