Трубопроводы системы смазки (верхний рукоять 11.3m) — HITACHI ZX1800K-3

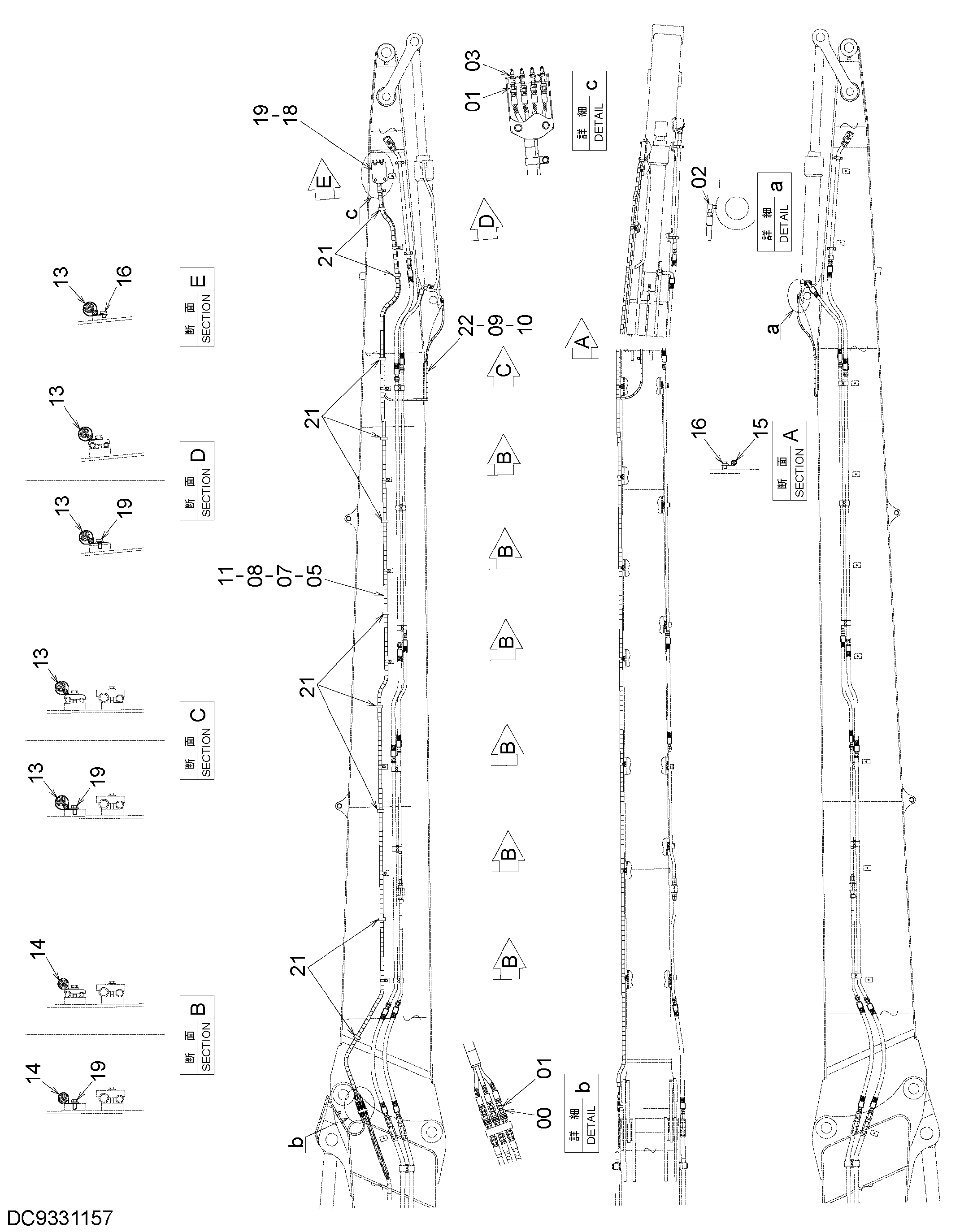

Заводская схема «Трубопроводы системы смазки (верхний рукоять 11.3m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 3 |
| 01 | 4154651 | Адаптер | 7 |
| 02 | 4256211 | Угловой штуцер | 1 |
| 03 | 4066158 | Штуцер | 4 |
| 05 | 4732559 | Шланг | 3 |
| 07 | 4487203 | Защитный кожух | 3 |
| 08 | 4487205 | Защитный кожух | 1 |
| 09 | 4487206 | Защитный кожух | 1 |
| 10 | 4605137 | Защитный кожух | 1 |
| 11 | 4327293 | Защитный кожух | 3 |
| 13 | 4193848 | Зажим | 3 |
| 14 | 4190264 | Зажим | 6 |
| 15 | 4190253 | Зажим | 1 |
| 16 | J271016 | Болт с шайбой | 2 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 3098687 | Крышка | 1 |
| 19 | J271225 | Болт с шайбой | 12 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4121859 | Ленточный зажим | 10 |
| 22 | 4628362 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
