Гидролинии рабочего оборудования (стрела 5.8m) — HITACHI ZX1800K-3

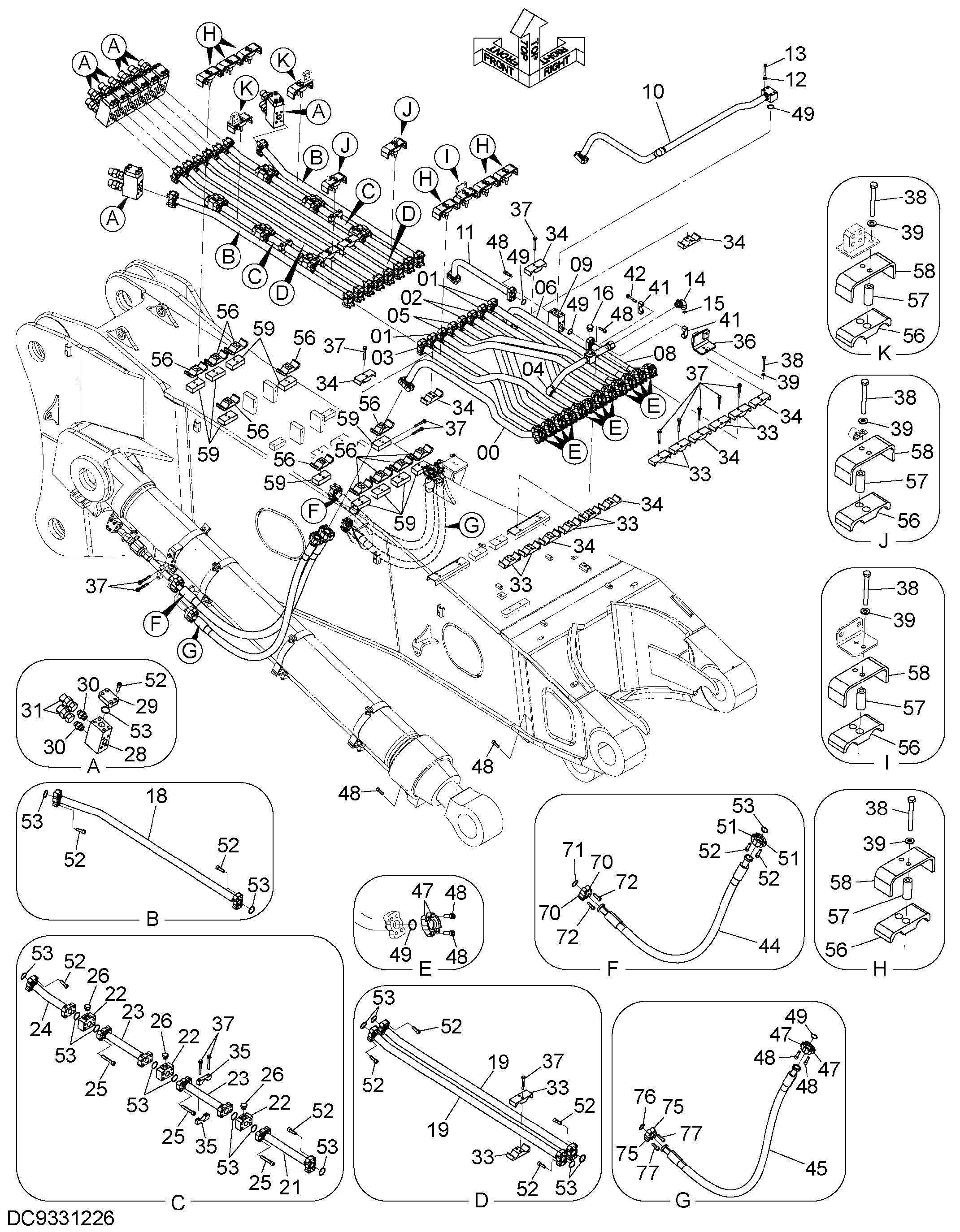

Заводская схема «Гидролинии рабочего оборудования (стрела 5.8m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8125762 | Трубка | 1 |
| 01 | 8125779 | Трубка | 3 |
| 02 | 8125776 | Трубка | 2 |
| 03 | 8125737 | Трубка | 1 |
| 04 | 7061585 | Трубка | 1 |
| 05 | 8125736 | Трубка | 2 |
| 06 | 8125763 | Трубка | 1 |
| 08 | 8125772 | Трубка | 1 |
| 09 | 3051569 | Блок | 1 |
| 10 | 8125738 | Трубка | 1 |
| 11 | 8125764 | Трубка | 1 |
| 12 | A590114 | Плоская шайба | 4 |
| 13 | M341480 | Болт с внутренним шестигранником | 4 |
| 14 | 4345084 | Угловой штуцер | 1 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 1 |
| 16 | A885008 | Пробка | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 8125771 | Трубка | 2 |
| 19 | 8125770 | Трубка | 4 |
| 21 | 8112134 | Трубка | 2 |
| 22 | 3077890 | Блок | 6 |
| 23 | 8067647 | Трубка | 4 |
| 24 | 8125769 | Трубка | 2 |
| 25 | M341600 | Болт с внутренним шестигранником | 24 |
| 26 | A885006 | Пробка | 6 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 3119810 | Блок | 8 |
| 29 | 4091297 | Крышка | 8 |
| 30 | 4371289 | Адаптер | 16 |
| 30A | 4506429 | Уплотнительное кольцо | 2 |
| 33 | 4342772 | Хомут | 12 |
| 34 | 4732561 | Хомут | 8 |
| 35 | 4641366 | Хомут трубки | 4 |
| 36 | 8128198 | Кронштейн | 1 |
| 37 | J271200 | Болт с шайбой | 22 |
| 37A | J901200 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J901202 | Болт | 24 |
| 39 | J222012 | Шайба | 24 |
| 41 | 4334364 | Хомут трубки | 2 |
| 42 | J271285 | Болт с шайбой | 2 |
| 42A | J901285 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 4673716 | Шланг | 2 |
| 45 | 4454786 | Шланг | 2 |
| 47 | 4089703 | Разъёмный фланец | 28 |
| 48 | M341445 | Болт с внутренним шестигранником | 64 |
| 49 | 4508805 | Уплотнительное кольцо | 17 |
| 51 | 4075854 | Разъёмный фланец | 4 |
| 52 | M341650 | Болт с внутренним шестигранником | 104 |
| 53 | 4510169 | Уплотнительное кольцо | 38 |
| 55 | 4121859 | Ленточный зажим | 16 |
| 56 | 4342703 | Хомут | 22 |
| 57 | 4342699 | Проставка | 22 |
| 58 | 4342695 | Хомут трубки | 11 |
| 59 | 4726691 | Регулировочная шайба | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
