Гидролинии рабочего оборудования (средний рукоять 2.7m) — HITACHI ZX1800K-3

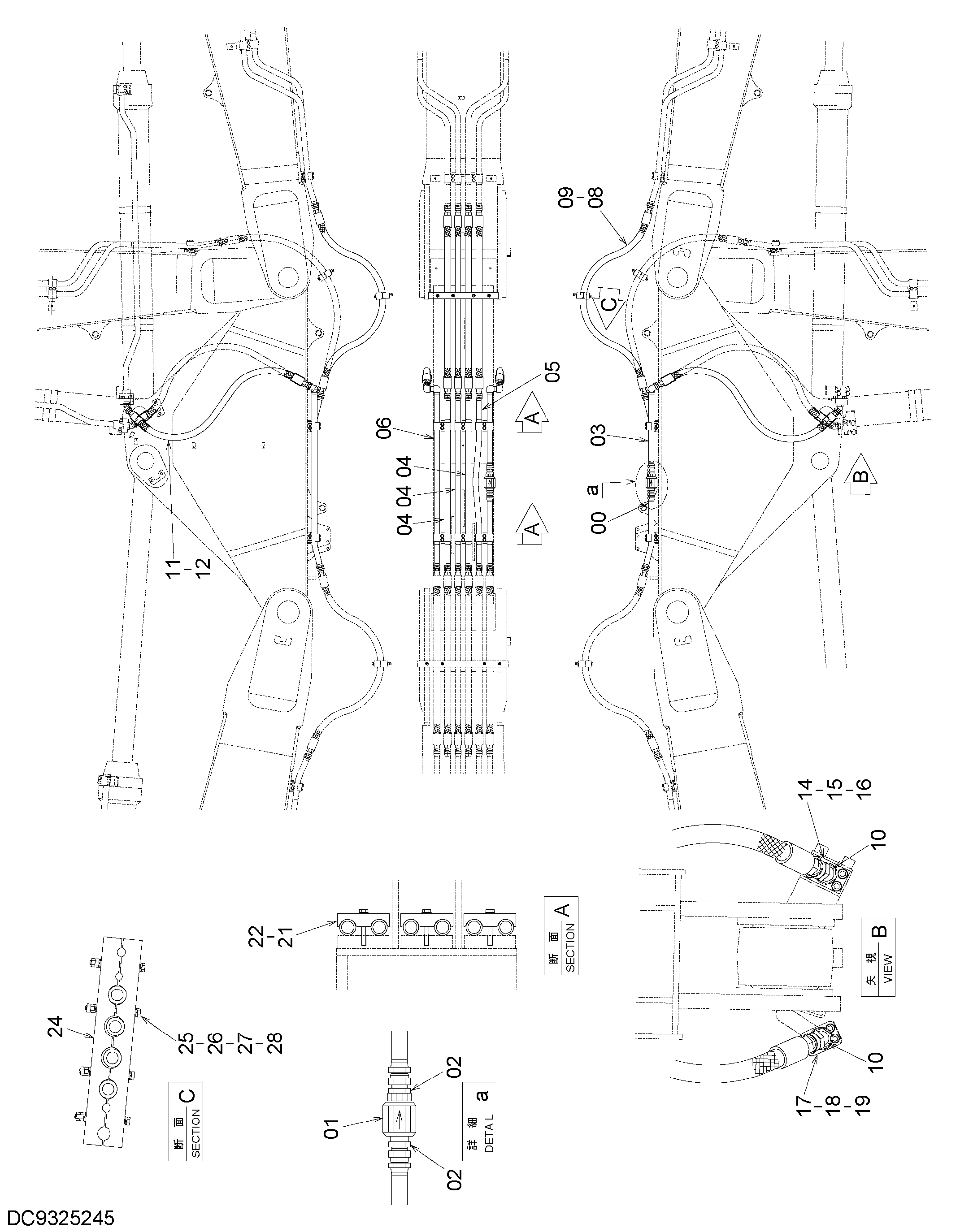

Заводская схема «Гидролинии рабочего оборудования (средний рукоять 2.7m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9773452 | Трубка | 1 |
| 01 | 4665712 | Клапан словретур | 1 |
| 02 | 4042035 | Адаптер | 2 |
| 02A | 970860 | Уплотнительное кольцо | 1 |
| 03 | 9773453 | Трубка | 1 |
| 04 | 9773450 | Трубка | 3 |
| 05 | 9773451 | Трубка | 1 |
| 06 | 9773454 | Трубка | 1 |
| 08 | 4645661 | Шланг | 4 |
| 09 | 4187329 | Уплотнительное кольцо | 8 |
| 10 | A853200 | Угловой штуцер | 2 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 4482859 | Шланг | 2 |
| 12 | 4187329 | Уплотнительное кольцо | 4 |
| 14 | 3100777 | Фланец | 1 |
| 15 | A811050 | Уплотнительное кольцо | 1 |
| 16 | M341656 | Болт с внутренним шестигранником | 4 |
| 17 | 3109734 | Фланец | 1 |
| 18 | 4508805 | Уплотнительное кольцо | 1 |
| 19 | M341450 | Болт с внутренним шестигранником | 4 |
| 21 | 4645251 | Хомут трубки | 6 |
| 22 | J271290 | Болт с шайбой | 12 |
| 22A | J901290 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4724145 | Хомут шланга | 2 |
| 25 | J901208 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 8 |
| 27 | A590112 | Плоская шайба | 8 |
| 28 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
