Гидроцилиндр рукояти в сборе — HITACHI ZX1800K-3

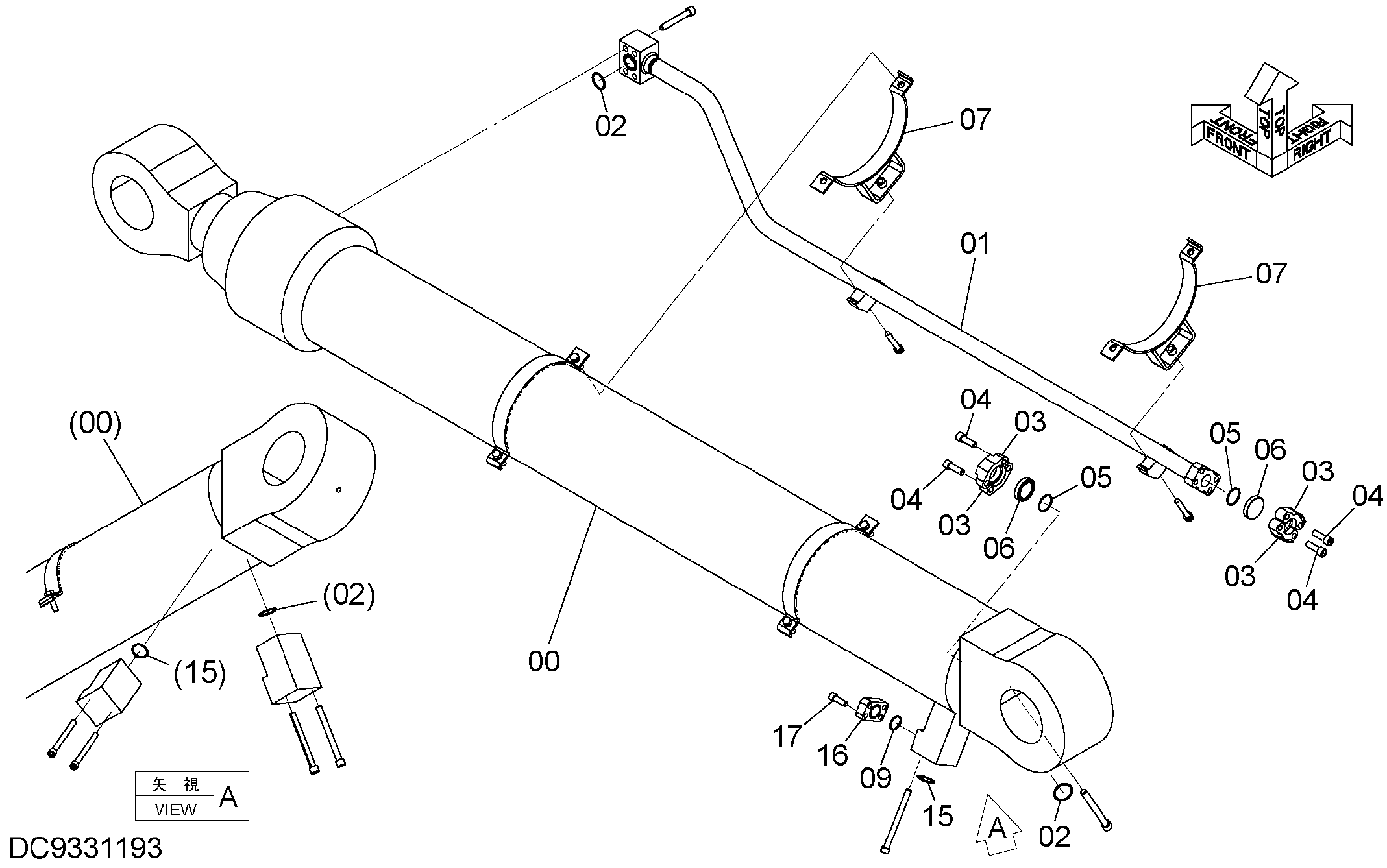

Заводская схема «Гидроцилиндр рукояти в сборе» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4669228 | Гидроцилиндр рукояти | 1 |
| 01 | 8128181 | Трубка | 1 |
| 02 | 4069900 | Уплотнительное кольцо | 2 |
| 03 | 4075854 | Разъёмный фланец | 4 |
| 04 | M341650 | Болт с внутренним шестигранником | 8 |
| 05 | 4510169 | Уплотнительное кольцо | 2 |
| 06 | 4204849 | Крышка | 2 |
| 07 | 8128184 | Лента | 2 |
| 09 | 4508805 | Уплотнительное кольцо | 1 |
| 15 | 955612 | Уплотнительное кольцо | 1 |
| 16 | 4118188 | Крышка | 1 |
| 17 | M341445 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
