Рукоять в сборе 5.5m — HITACHI ZX1800K-3

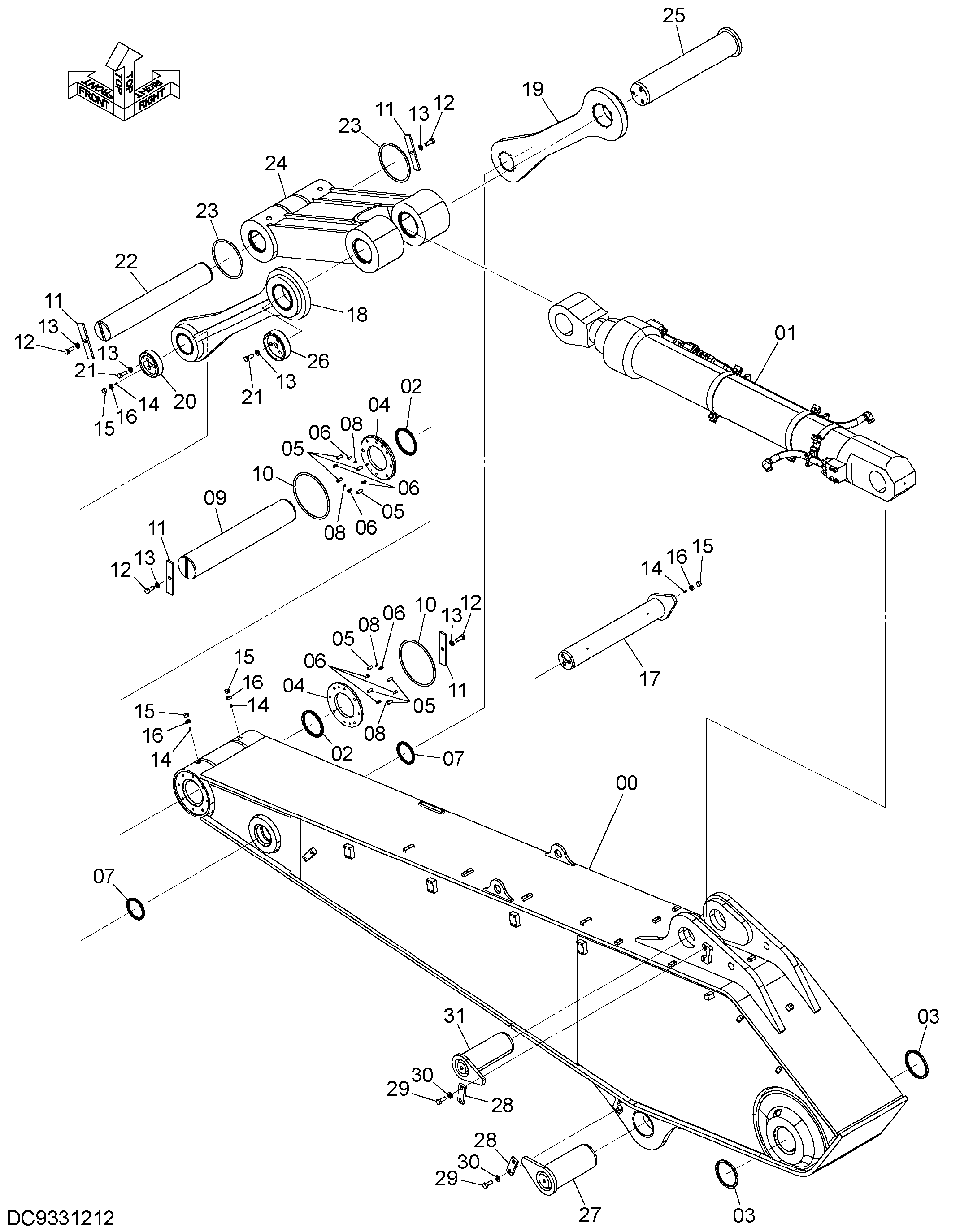

Заводская схема «Рукоять в сборе 5.5m» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7061588 | Рукоять | 1 |
| 01 | 9331217 | Гидроцилиндр ковша | 1 |
| 02 | 4287858 | Пылезащитное уплотнение | 2 |
| 03 | 4258580 | Пылезащитное уплотнение | 2 |
| 04 | 3095078 | Упорная пластина | 2 |
| 05 | J401640 | Установочный штифт | 8 |
| 06 | M341020 | Болт с внутренним шестигранником | 8 |
| 07 | 4251207 | Пылезащитное уплотнение | 2 |
| 08 | 494465 | Колпачок | 4 |
| 09 | 3110480 | Палец | 1 |
| 10 | 4485883 | Уплотнительное кольцо | 2 |
| 11 | 4442295 | Ограничитель | 4 |
| 12 | J922045 | Болт | 4 |
| 13 | A590920 | Пружинная шайба | 10 |
| 14 | J75481 | Пресс-маслёнка | 4 |
| 15 | 4105912 | Колпачок | 4 |
| 16 | 4130686 | Втулка | 4 |
| 17 | 8109887 | Палец | 1 |
| 18 | 8128194 | Тяга | 1 |
| 19 | 8128195 | Тяга | 1 |
| 20 | 4393380 | Ограничитель | 1 |
| 21 | J932050 | Болт | 6 |
| 22 | 3110410 | Палец | 1 |
| 23 | 4487692 | Уплотнительное кольцо | 2 |
| 24 | YA60001785 | Тяга A | 1 |
| 25 | 8109895 | Палец | 1 |
| 26 | 4393386 | Ограничитель | 1 |
| 27 | 8078146 | Палец | 1 |
| 28 | 4179432 | Пластина | 2 |
| 29 | J922045 | Болт | 4 |
| 30 | J222020 | Шайба | 4 |
| 31 | 8078143 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
