Нижний стрела палец — HITACHI ZX1800K-3

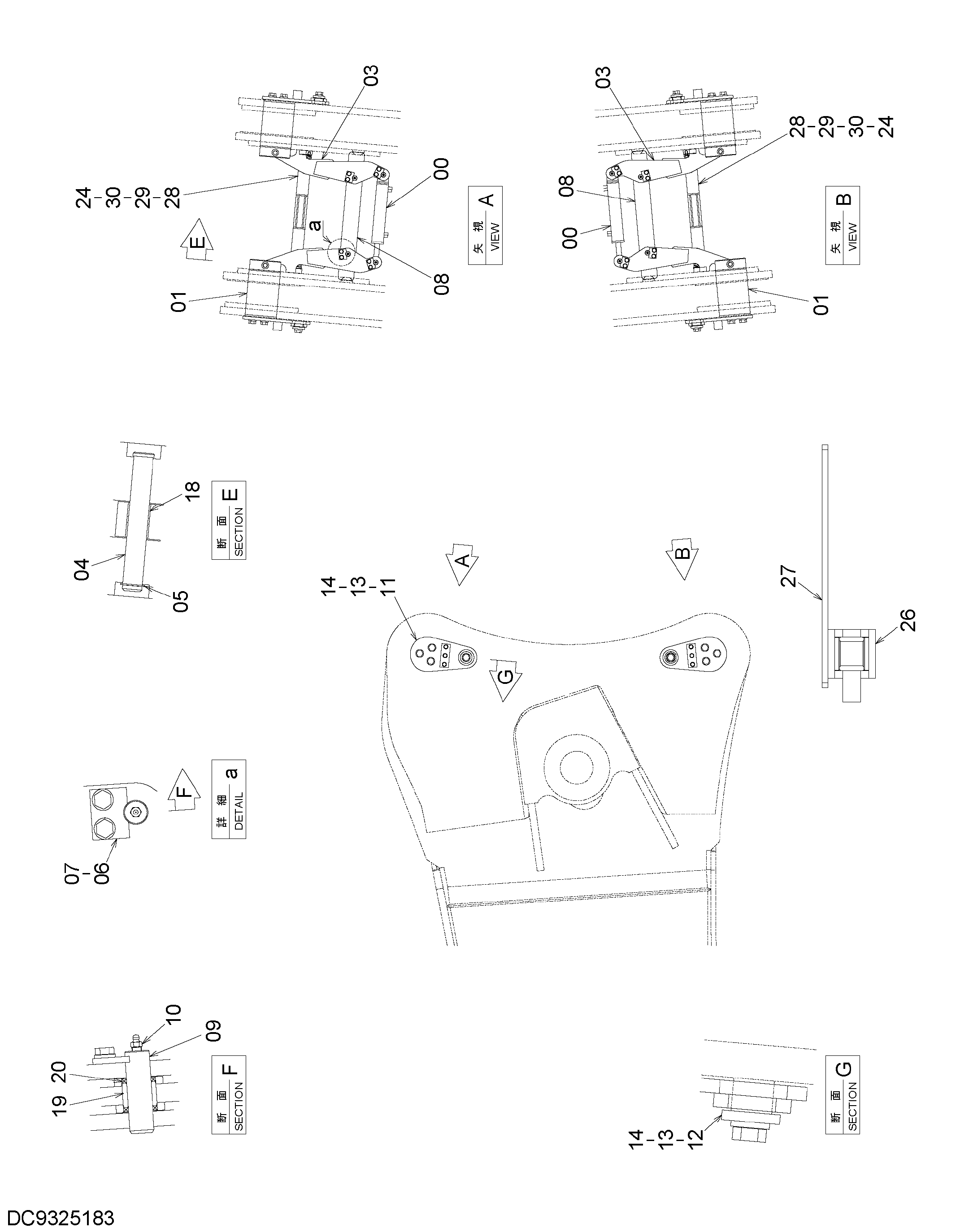

Заводская схема «Нижний стрела палец» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4724361 | Гидроцилиндр | 2 |
| 01 | 3121547 | Палец | 4 |
| 03 | 8125585 | Рычаг | 4 |
| 04 | 4726021 | Палец | 4 |
| 05 | 959500 | Стопорное кольцо | 4 |
| 06 | 4388385 | Пластина | 8 |
| 07 | J271020 | Болт с шайбой | 16 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8125586 | Тяга | 2 |
| 09 | 4709255 | Палец | 8 |
| 10 | J75481 | Пресс-маслёнка | 8 |
| 11 | 8125777 | Ограничитель | 4 |
| 12 | 4726024 | Пластина | 4 |
| 13 | J922045 | Болт | 16 |
| 14 | J222020 | Шайба | 16 |
| 18 | 4075781 | Втулка | 8 |
| 19 | 4359442 | Втулка | 4 |
| 20 | 4359719 | Пылезащитное уплотнение | 8 |
| 24 | J271225 | Болт с шайбой | 8 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4711256 | Фланец | 1 |
| 27 | 9772074 | Держатель | 1 |
| 28 | YA40002341 | Ограничитель | 2 |
| 29 | 4725419 | Регулировочная шайба | 4 |
| 30 | 4725420 | Регулировочная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
