Основные гидролинии (1) — HITACHI ZX1800K-3

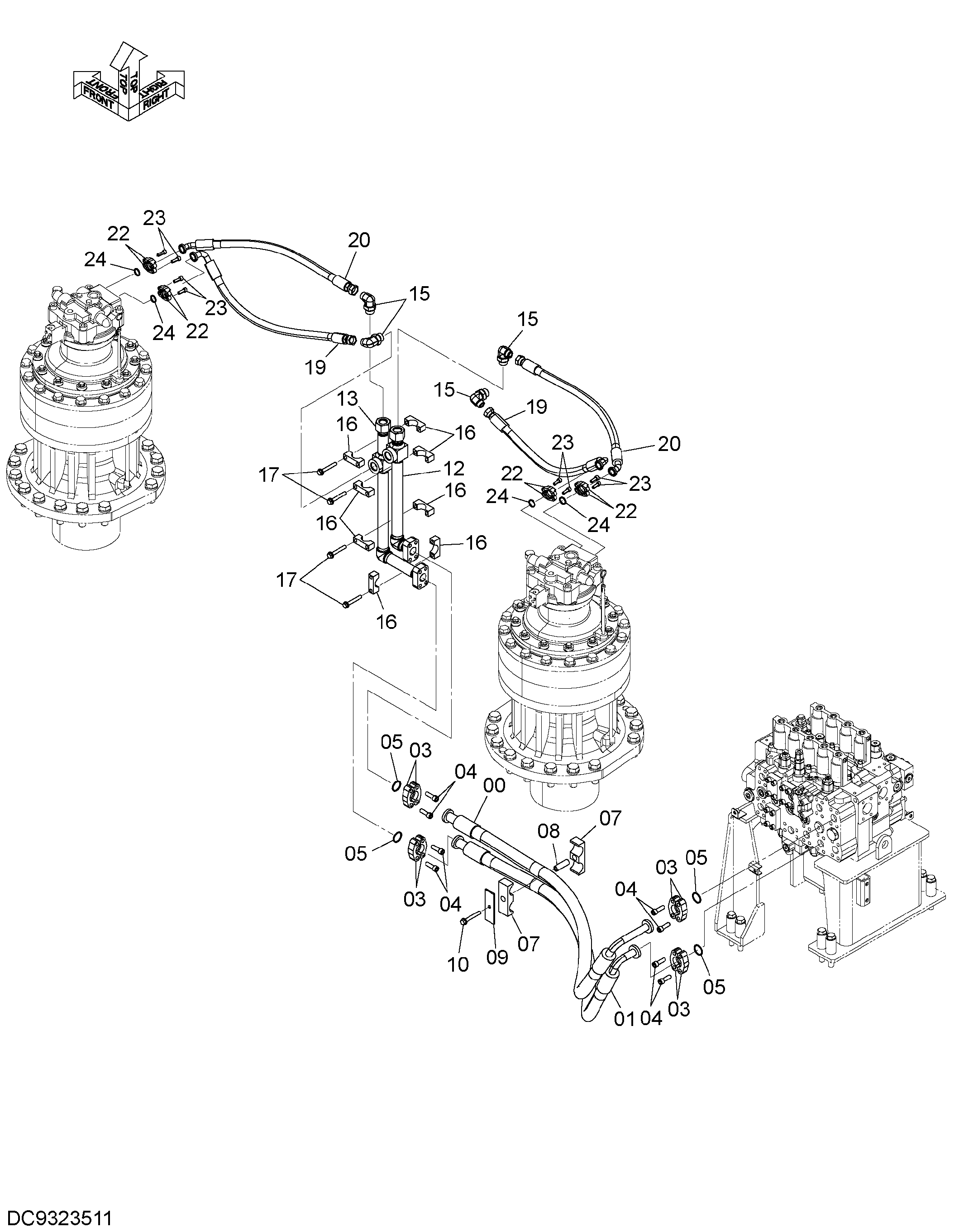

Заводская схема «Основные гидролинии (1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4724080 | Шланг | 1 |
| 01 | 4724081 | Шланг | 1 |
| 03 | 4089703 | Разъёмный фланец | 8 |
| 04 | M341445 | Болт с внутренним шестигранником | 16 |
| 05 | 4508805 | Уплотнительное кольцо | 4 |
| 07 | 4215878 | Хомут шланга | 2 |
| 08 | 4215879 | Проставка | 1 |
| 09 | 4215880 | Пластина | 1 |
| 10 | J271290 | Болт с шайбой | 1 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 8125327 | Трубка | 1 |
| 13 | 8125328 | Трубка | 1 |
| 15 | A853386 | Угловой штуцер | 4 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4334364 | Хомут трубки | 8 |
| 17 | J271285 | Болт с шайбой | 8 |
| 17A | J901285 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4724276 | Шланг | 2 |
| 20 | 4724277 | Шланг | 2 |
| 22 | 986910 | Разъёмный фланец | 8 |
| 23 | M341030 | Болт с внутренним шестигранником | 16 |
| 24 | 971489 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
